ซีดีเอคิว-9178

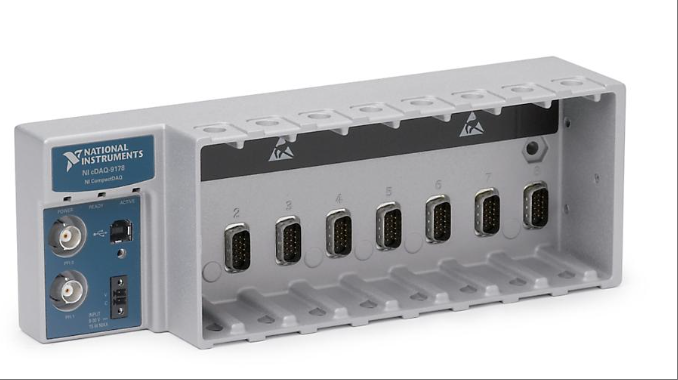

รุ่น CDAQ-9178 เป็นแชสซีสำหรับเก็บข้อมูล USB ขนาดกะทัดรัด 8 ช่องที่ออกแบบมาโดยเฉพาะสำหรับระบบวัดเซนเซอร์ขนาดเล็กและพกพาสะดวก แชสซีนี้รองรับฟังก์ชัน plug and play ผ่านอินเทอร์เฟซ USB ทำให้เชื่อมต่อกับพีซี แล็ปท็อป หรือเน็ตบุ๊กได้ง่ายโดยไม่ต้องใช้อะแดปเตอร์ไฟเพิ่มเติม ทำให้กระบวนการติดตั้งอุปกรณ์ง่ายขึ้นมาก ข้อได้เปรียบหลักของแชสซีนี้คือรองรับการกำหนดค่าแบบผสมของโมดูล I/O ซีรีส์ C หลายประเภท ผู้ใช้สามารถรวมโมดูล I/O อนาล็อก I/O ดิจิทัล และตัวนับ/ตัวจับเวลาได้อย่างยืดหยุ่นตามข้อกำหนดการทดสอบ เพื่อให้ได้การเก็บข้อมูลและการประมวลผลสัญญาณที่ซับซ้อนแบบซิงโครนัส แชสซีนี้ติดตั้งตัวนับ/ตัวจับเวลาสากล 32 บิตสี่ตัว ซึ่งสามารถแบ่งปันสัญญาณนาฬิกาและทริกเกอร์กับขั้วต่อ BNC คู่เพื่อตอบสนองข้อกำหนดการจับเวลาและการซิงโครไนซ์ที่มีความแม่นยำสูง การออกแบบที่กะทัดรัดช่วยสร้างสมดุลระหว่างความคล่องตัวและความน่าเชื่อถือในระดับอุตสาหกรรม และสามารถปรับให้เข้ากับสภาพแวดล้อมต่างๆ เช่น ห้องปฏิบัติการ สายการผลิต และแพลตฟอร์มทดสอบแบบเคลื่อนที่ได้ ด้วยความสามารถในการขยายแบบโมดูลาร์ ทำให้ผู้ใช้สามารถใช้โซลูชันการรวบรวมข้อมูลที่ยืดหยุ่นและมีประสิทธิภาพ เหมาะเป็นพิเศษสำหรับระบบอัตโนมัติในอุตสาหกรรมและสถานการณ์การทดสอบที่ต้องการการวัดแบบหลายช่องสัญญาณและการซิงโครไนซ์สูง
ข้อมูลทางเทคนิคสำหรับ ซีดีเอคิว-9178
อินเทอร์เฟซและแหล่งจ่ายไฟ:
ขั้วต่อบัส: ใช้อินเทอร์เฟซ USB 2.0 รองรับฟังก์ชัน plug and play โดยไม่ต้องใช้อะแดปเตอร์ไฟเพิ่มเติมเพื่อจ่ายไฟผ่าน USB ทำให้กระบวนการปรับใช้อุปกรณ์ง่ายขึ้น
ช่วงแรงดันไฟฟ้าขาเข้า: 9V ถึง 30V, กำลังไฟเข้าสูงสุด 15W เข้ากันได้กับสภาพแวดล้อมแหล่งจ่ายไฟหลายประเภท
ความเข้ากันได้ของสล็อตและโมดูล:
จำนวนสล็อต: มีช่องทั้งหมด 8 ช่อง รองรับการกำหนดค่าโมดูล I/O ซีรีส์ C อย่างยืดหยุ่น และสามารถผสม I/O อนาล็อก, I/O ดิจิทัล และโมดูลตัวนับ/ตัวจับเวลาเพื่อตอบสนองความต้องการการทดสอบที่ซับซ้อน
ฟังก์ชั่นตัวนับ/จับเวลา:
ตัวนับในตัว: รวมตัวนับ/ตัวจับเวลาสากล 32 บิต 4 ตัว รองรับตัวเข้ารหัสมุมฉาก PWM การนับเหตุการณ์ การสร้างลำดับพัลส์ และการวัดคาบ/ความถี่
อินเทอร์เฟซ BNC: เข้าถึงเคาน์เตอร์ผ่านขั้วต่อ BNC ในตัวสองตัวเพื่อให้สามารถแบ่งปันสัญญาณนาฬิกาและทริกเกอร์และปรับปรุงความแม่นยำในการซิงโครไนซ์
ความสามารถในการกำหนดเวลาและการซิงโครไนซ์:
รองรับอัตราหลายอัตรา: สามารถดำเนินการจับเวลาฮาร์ดแวร์ 7 รายการพร้อมกัน รองรับอัตราอินพุตแอนะล็อกอิสระ 3 อัตรา เหมาะสำหรับสถานการณ์การประมวลผลแบบขนานแบบมัลติทาสก์
ทริกเกอร์ภายนอก: ติดตั้งด้วยอินเทอร์เฟซทริกเกอร์ BNC ภายนอก สามารถซิงโครไนซ์กับอุปกรณ์ภายนอกได้โดยไม่ต้องเดินสายโมดูลดิจิทัล ทำให้การรวมระบบง่ายขึ้น
ประสิทธิภาพเชิงกลและการป้องกัน:
ขนาด: 254 มม. (ยาว) x 88.13 มม. (กว้าง) x 33.27 มม. (สูง) เมื่อไม่ได้โหลด การออกแบบกะทัดรัดช่วยประหยัดพื้นที่
ระดับการป้องกัน: มาตรฐานสูงถึง IP30 มีความสามารถในการป้องกันฝุ่น เหมาะสำหรับสภาพแวดล้อมไซต์อุตสาหกรรม
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: ช่วงอุณหภูมิในการทำงานอยู่ที่ -20 ° C ถึง 55 ° C และสามารถทนต่อแรงกระแทก 30g และการสั่นสะเทือน 3g ตอบสนองความต้องการของสภาวะการทำงานที่รุนแรง
ความปลอดภัยและการปฏิบัติตาม:
มาตรฐานความปลอดภัย: สอดคล้องกับการรับรอง IEC 61010-1, EN 61010-1, UL 61010-1, CSA 61010-1 เพื่อความปลอดภัยด้านไฟฟ้า
การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: ปฏิบัติตามข้อกำหนด RoHS และข้อจำกัดด้านพทาเลต เพื่อรับประกันสุขภาพของผู้ใช้และการปกป้องสิ่งแวดล้อม
การสนับสนุนด้านซอฟต์แวร์และการพัฒนา:
ไดร์เวอร์และเครื่องมือ: ติดตั้งไดร์เวอร์ NI DAQmx เป็นมาตรฐาน เข้ากันได้กับ LabVIEW SignalExpress LE, LabVIEW, LabWindows/CVI และ Measurement Studio ซึ่งให้ฟังก์ชันการสร้างรหัสผู้ช่วย DAQ
เครื่องมือกำหนดค่า: NI Measurement&Automation Explorer (MAX) แบบบูรณาการ รองรับการกำหนดค่าอุปกรณ์ การทดสอบ และการเรียกโปรแกรมตัวอย่าง
