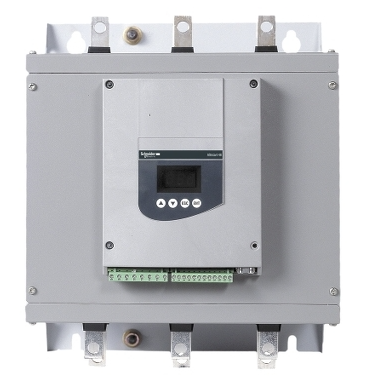

Schneider ATS48C25Q ซอฟต์สตาร์ทเตอร์: ทางเลือกที่สร้างสรรค์สำหรับการควบคุมมอเตอร์อุตสาหกรรม

ในด้านระบบอัตโนมัติทางอุตสาหกรรม ในฐานะอุปกรณ์หลักสำหรับการควบคุมมอเตอร์ ประสิทธิภาพและความน่าเชื่อถือของซอฟต์สตาร์ทเตอร์ส่งผลโดยตรงต่อประสิทธิภาพและเสถียรภาพของสายการผลิต ในฐานะผู้เชี่ยวชาญด้านการจัดการประสิทธิภาพพลังงานระดับโลก ซอฟต์สตาร์ทเตอร์ ATS48C25Q ของชไนเดอร์ อิเล็คทริค ได้กลายเป็นตัวเลือกแรกสำหรับผู้ใช้ในอุตสาหกรรมจำนวนมาก ด้วยคุณสมบัติทางเทคนิคที่ยอดเยี่ยมและสถานการณ์การใช้งานที่หลากหลาย บทความนี้จะเจาะลึกถึงคุณสมบัติหลัก ข้อได้เปรียบทางเทคนิค และการใช้งานทั่วไปของผลิตภัณฑ์นี้ พร้อมให้ข้อมูลอ้างอิงที่ครอบคลุมสำหรับวิศวกรและบุคลากรฝ่ายจัดซื้อ

1. คำอธิบายโดยละเอียดของพารามิเตอร์ผลิตภัณฑ์หลัก

1. ข้อกำหนดทางไฟฟ้า

กระแสไฟฟ้าที่กำหนด: 250A (ที่ 400V) สามารถปรับให้เข้ากับกำลังมอเตอร์ได้หลากหลาย

กำลังมอเตอร์แบบปรับได้:

ภายใต้แรงดันไฟฟ้า 400V รองรับ 110kW (การใช้งานหนัก) / 132kW (การใช้งานมาตรฐาน) เมื่อเชื่อมต่อสายไฟมอเตอร์ เมื่อเชื่อมต่อขั้วสามเหลี่ยม รองรับ 160kW (สำหรับการใช้งานหนัก) / 220kW (สำหรับการใช้งานมาตรฐาน)

ที่แรงดันไฟฟ้า 230V การเชื่อมต่อสายไฟรองรับ 55kW (สำหรับการใช้งานหนัก)/75kW (สำหรับการใช้งานมาตรฐาน); การเชื่อมต่อขั้วต่อสามเหลี่ยมสามารถรองรับ 110kW (สำหรับการใช้งานหนัก)/110kW (สำหรับการใช้งานมาตรฐาน)

ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟ: 230... 415V (-15%~+10%) รองรับความถี่ 50/60Hz เหมาะสำหรับสภาพแวดล้อมระบบไฟฟ้าทั่วโลกที่แตกต่างกัน

แรงดันไฟฟ้าวงจรควบคุม: 220V (-15%~+10%), 50/60Hz รับประกันการส่งสัญญาณควบคุมที่เสถียร

2. พารามิเตอร์ประสิทธิภาพ

วิธีการสตาร์ท: การควบคุมแรงบิด (เทคโนโลยีจดสิทธิบัตรของ TCS) จำกัดกระแสภายใน 5 เท่าของค่าที่กำหนด ช่วยให้เกิดการเร่งความเร็วที่ราบรื่น

ฟังก์ชั่นการป้องกัน:

การป้องกันความร้อนของมอเตอร์และการป้องกันทางกลไก (โหลดต่ำกว่า, โหลดเกิน, โรเตอร์หยุดทำงาน, การตรวจสอบการบังคับเลี้ยว)

การป้องกันการสูญเสียเฟสและความทนทานต่อความผันผวนของแรงดันไฟฟ้า (การรบกวนที่นำไฟฟ้า/แผ่รังสีตามมาตรฐาน IEC 60947-4-2A)

ความสามารถในการสื่อสาร: รวมเข้ากับโปรโตคอลต่างๆ เช่น Modbus, Profibus DP, DeviceNet, Ethernet ฯลฯ รองรับการแลกเปลี่ยนข้อมูลอุตสาหกรรม 4.0

3. ลักษณะทางกายภาพ

ขนาดและน้ำหนัก: 380 มม. (สูง) x 320 มม. (กว้าง) x 265 มม. (ลึก) น้ำหนัก 18.2 กก. การออกแบบกะทัดรัดเพื่อการรวมตู้ที่ง่ายดาย

ความสามารถในการปรับตัวต่อสิ่งแวดล้อม:

อุณหภูมิในการทำงาน: -10~40 ℃ (โดยไม่ลดความจุ) อุณหภูมิในการจัดเก็บ: -25~70 ℃

การปรับระดับความสูง: ไม่มีการลดระดับสำหรับ ≤ 1,000 ม. และการลดระดับ 2.2% สำหรับการเพิ่มขึ้นของกระแสทุกๆ 100 ม. เมื่อเกิน 1,000 ม.

ระดับการป้องกัน: IP00 ต้องประสานงานกับตู้เพื่อให้ได้รับการป้องกันที่สูงขึ้น

2、 ข้อได้เปรียบทางเทคโนโลยีและจุดนวัตกรรม

1. ระบบควบคุมแรงบิด (TCS)

เทคโนโลยี TCS ที่ได้รับสิทธิบัตรของ Schneider ทำให้เกิดความก้าวหน้าครั้งสำคัญดังต่อไปนี้ผ่านการควบคุมแรงบิดของมอเตอร์อย่างแม่นยำ:

การเริ่มต้นที่ราบรื่น: ลดผลกระทบทางกลและยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ส่งกำลัง

การปรับตัวรับภาระหนัก: รองรับการสตาร์ทโหลดที่มีความเฉื่อยสูง เช่น เครื่องเหวี่ยงและเครื่องอัดอากาศได้อย่างราบรื่น

การประหยัดพลังงานและลดการใช้พลังงาน: ลดกระแสเริ่มต้นสูงสุด หลีกเลี่ยงแรงดันตกในระบบไฟฟ้า และลดความต้องการความสามารถในการจ่ายไฟฟ้า

2. การกำหนดค่าแบบคู่และการควบคุมแบบเรียงซ้อน

การตั้งค่าพารามิเตอร์คู่: สามารถจัดเก็บพารามิเตอร์มอเตอร์สองชุดเพื่อปรับให้เข้ากับสภาวะการทำงานที่แตกต่างกันในการสลับ

การเรียงซ้อนเครื่องจักรหลายเครื่อง: รองรับการทำงานร่วมกันของซอฟต์สตาร์ทเตอร์หลายตัวเพื่อให้เกิดการสตาร์ทกลุ่มมอเตอร์ขนาดใหญ่ตามลำดับและหลีกเลี่ยงการโอเวอร์โหลดของระบบไฟฟ้า

3. ความฉลาดและการใช้งานได้

จอแสดงผลและซอฟต์แวร์แบบบูรณาการ: ตั้งค่าพารามิเตอร์ได้อย่างรวดเร็วผ่านซอฟต์แวร์ PowerSuite หรือหน้าจอแสดงผลในเครื่องเพื่อลดความซับซ้อนของกระบวนการแก้ไขจุดบกพร่อง

การควบคุมคอนแทคเตอร์บายพาส: สลับไปยังโหมดบายพาสโดยอัตโนมัติหลังจากเริ่มต้น ลดความร้อนที่เกิดจากสตาร์ทเตอร์แบบนิ่ม และปรับปรุงประสิทธิภาพการใช้พลังงาน

3、สถานการณ์การใช้งานทั่วไป

1. อุปกรณ์ปั๊ม

กรณีการใช้งาน: ในระบบประปาเทศบาล ATS48C25Q ควบคุมปั๊มน้ำกำลังสูง กำจัดเอฟเฟกต์ค้อนน้ำด้วยการสตาร์ทแบบนุ่มนวล และปกป้องท่อและวาล์ว

ข้อดี: การควบคุมแรงบิดช่วยให้ปั๊มน้ำเร่งความเร็วได้อย่างราบรื่น ลดความเสี่ยงของการโอเวอร์โหลดของมอเตอร์ และยืดระยะเวลาการบำรุงรักษาอุปกรณ์

2. พัดลมและคอมเพรสเซอร์

กรณีการใช้งาน: ในระบบระบายอากาศของโรงงานเคมี สตาร์ทเตอร์แบบนิ่มจะควบคุมพัดลมแรงดันสูงเพื่อหลีกเลี่ยงกระแสไฟช็อตและการสั่นสะเทือนทางกลที่เกิดจากการสตาร์ทโดยตรง

ข้อดี: เทคโนโลยี TCS ช่วยปรับแรงบิดเริ่มต้นให้เหมาะสม ปรับให้เข้ากับลักษณะความเฉื่อยของโหลดพัดลม และลดการใช้พลังงาน

3. ระบบสายพานลำเลียงและส่งกำลัง

กรณีการใช้งาน: สายพานลำเลียงในศูนย์คัดแยกสินค้าทางโลจิสติกส์ได้รับการควบคุมแบบเรียงซ้อนโดยหน่วย ATS48C25Q หลายหน่วยเพื่อให้สามารถเริ่มต้นและทำงานแบบซิงโครนัสของสายพานลำเลียงได้

ข้อดี: ฟังก์ชัน Cascade ช่วยลดความซับซ้อนของตรรกะการควบคุม ปรับปรุงความน่าเชื่อถือของระบบ และลดระยะเวลาหยุดทำงานเนื่องจากความล้มเหลว

4. ข้อเสนอแนะในการคัดเลือกและจัดซื้อจัดจ้าง

1. จุดเลือกที่สำคัญ

ประเภทโหลด: ยืนยันว่ามอเตอร์เป็นมอเตอร์แบบอะซิงโครนัสกรงกระรอกสามเฟส และปรับพารามิเตอร์ตามลักษณะของโหลด (แรงบิดคงที่/แรงบิดแปรผัน)

การจับคู่แรงดันไฟฟ้า: ตรวจสอบแรงดันไฟฟ้ากริดและช่วงแรงดันไฟฟ้าที่กำหนดของสตาร์ทเตอร์แบบอ่อนเพื่อหลีกเลี่ยงการทำงานแรงดันไฟเกิน/แรงดันไฟต่ำเกินไป

ข้อกำหนดการป้องกัน: เลือกฟังก์ชันการป้องกันเพิ่มเติม (เช่น ป้องกันการระเบิด และปรับให้เข้ากับอุณหภูมิสูง) ตามสภาพแวดล้อมทางอุตสาหกรรม

2. การเปรียบเทียบการแข่งขันทางการตลาด

ความแตกต่างจากซีรีส์ ATS22: ATS48C25Q รองรับพลังงานที่สูงกว่า (132kW เทียบกับขีดจำกัดบน 400kW ของ ATS22) แต่มีขนาดกะทัดรัดกว่า ทำให้เหมาะกับสถานการณ์ที่มีพื้นที่จำกัด

เมื่อเปรียบเทียบกับซีรีส์ ABB PSE ผลิตภัณฑ์ของ Schneider มีข้อได้เปรียบมากกว่าในด้านความเข้ากันได้ของโปรโตคอลการสื่อสาร (เช่น อีเทอร์เน็ต) และฟังก์ชันการควบคุมแบบคาสเคด

ซอฟต์สตาร์ทเตอร์ Schneider ATS48C25Q กลายเป็นผลิตภัณฑ์มาตรฐานในการควบคุมมอเตอร์อุตสาหกรรม ด้วยการควบคุมแรงบิดที่แม่นยำ ฟังก์ชันการป้องกันที่ครอบคลุม และความสามารถในการสื่อสารอัจฉริยะ ไม่ว่าจะเป็นปั๊ม พัดลม หรือระบบส่งกำลัง ซอฟต์สตาร์ทเตอร์ ATS48C25Q ก็สามารถมอบโซลูชันการสตาร์ทที่เสถียรและมีประสิทธิภาพ ช่วยให้องค์กรต่างๆ ลดต้นทุนการดำเนินงานและการบำรุงรักษา รวมถึงเพิ่มประสิทธิภาพการผลิต สำหรับผู้ใช้ในภาคอุตสาหกรรมที่มองหาประสิทธิภาพที่เชื่อถือได้ของอุปกรณ์และผลประโยชน์ระยะยาว ATS48C25Q ถือเป็นตัวเลือกที่ไว้วางใจได้อย่างไม่ต้องสงสัย
