I. ภาพรวมผลิตภัณฑ์

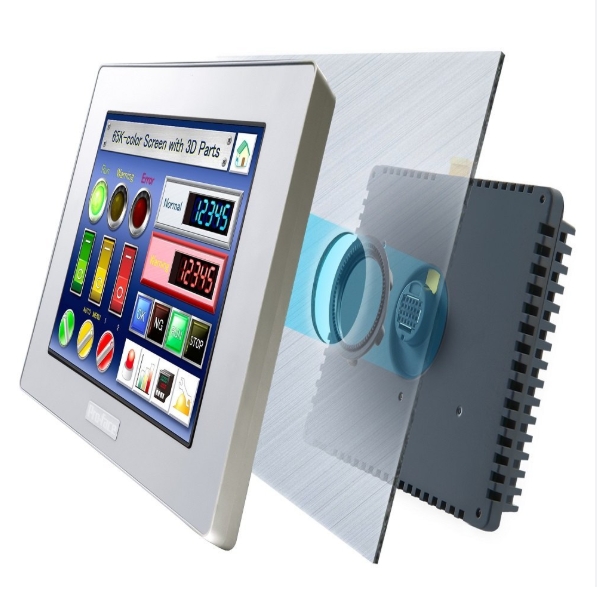

Pro-face PFXGP4401TAD เป็นอุปกรณ์เชื่อมต่อระหว่างมนุษย์กับเครื่องจักร (HMI) แบบจอสัมผัส TFT สีขนาด 7.5 นิ้ว ซึ่งอยู่ในซีรีส์ GP4000 ออกแบบมาสำหรับระบบอัตโนมัติในอุตสาหกรรม การผลิตเครื่องจักร อาหารและเครื่องดื่ม บรรจุภัณฑ์ และการพิมพ์ โดยทำหน้าที่เป็นอุปกรณ์หลักในการโต้ตอบระหว่างมนุษย์กับเครื่องจักรสำหรับตรวจสอบพารามิเตอร์การผลิตและควบคุมอุปกรณ์ คุณสมบัติหลัก ได้แก่ จอแสดงผลความละเอียดสูง การออกแบบประหยัดพลังงาน และความสามารถในการตรวจสอบจากระยะไกล

II. ข้อมูลจำเพาะหลัก

1. การแสดงผล

• ประเภทหน้าจอ: TFT LCD สีจริง 640×480 พิกเซล (ความละเอียด VGA)
• ขนาดจอแสดงผล: 7.5 นิ้ว พื้นที่แสดงผลใช้งานจริง 153.7 มม. (กว้าง) × 115.8 มม. (สูง)
• ความลึกของสี: 65,536 สี (ไม่กระพริบ) / 16,384 สี (กระพริบ)
• การควบคุมความสว่าง: ปรับได้ 16 ระดับ (ผ่านแผงสัมผัสหรือซอฟต์แวร์) โดยอายุการใช้งานของไฟแบ็คไลท์เกิน 50,000 ชั่วโมง (ทำงานต่อเนื่องที่อุณหภูมิ 25°C)

2. คุณสมบัติทางไฟฟ้า

• แรงดันไฟฟ้าขาเข้า: 24VDC (ช่วงที่กำหนด: 19.2~28.8VDC)
• การใช้พลังงาน: ≤12W, กระแสไฟทันที ≤30A
• ฉนวน: ความแข็งแรงฉนวน 1,000Vac/20mA ระหว่างขั้วไฟฟ้าและ FG (1 นาที), ความต้านทานฉนวน ≥10MΩ (การทดสอบ 500Vdc)

3. ความสามารถในการปรับตัวต่อสิ่งแวดล้อม

• อุณหภูมิในการทำงาน: 0~55°C, อุณหภูมิในการจัดเก็บ: -20~+60°C
• ระดับการป้องกัน: แผงด้านหน้า IP65f (สอดคล้องกับมาตรฐาน NEMA #250 TYPE 4X/13)
• ทนทานต่อการสั่นสะเทือนและแรงกระแทก: ตรงตามมาตรฐาน IEC/EN61131-2 ทนต่อการสั่นสะเทือน 9.8m/s² (แกน X/Y/Z) และแรงกระแทก 147m/s²
• ภูมิคุ้มกัน EMI/RFI: การปล่อยประจุแบบสัมผัส 6kV (IEC/EN61000-4-2 ระดับ 3)

4. การจัดเก็บข้อมูลและอินเทอร์เฟซ

หน่วยความจำ:

• พื้นที่การใช้งาน: 32MB FLASH EPROM (รวมพื้นที่โปรแกรมลอจิก)
• ที่เก็บข้อมูลสำรอง: 320KB SRAM (ใช้พลังงานจากแบตเตอรี่ลิเธียม)
• พื้นที่ตัวแปร: 64KB SRAM (ใช้พลังงานจากแบตเตอรี่ลิเธียม)

พอร์ตการสื่อสาร:

• หมายเลขซีเรียล: COM1 (RS-232C), COM2 (RS-422/485)
• อีเธอร์เน็ต: 10BASE-T/100BASE-TX (RJ-45)
• USB: Type-A ×1, Mini-B ×1 (USB 2.0)
• ช่องเสียบการ์ด SD: รองรับการขยายหน่วยความจำ

5. การออกแบบเชิงกล

• ขนาด : 218มม. (กว้าง) × 173มม. (สูง) × 60มม. (ลึก)
• ขนาดเจาะติดตั้ง: 204.5 มม. (กว้าง) × 159.5 มม. (สูง) รองรับความหนาของแผง 1.6~5 มม.
• การระบายความร้อน: การพาความร้อนแบบธรรมชาติ น้ำหนัก ≤1.2กก.

III. คุณสมบัติหลัก

1. การโต้ตอบแบบความละเอียดสูง

การตอบสนองการสัมผัส: หน้าจอสัมผัสแบบต้านทานอนาล็อกที่มีเวลาตอบสนองน้อยกว่า 10 มิลลิวินาที สามารถใช้งานได้กับการใช้งานด้วยถุงมือ

การเพิ่มประสิทธิภาพการแสดงผล: ความสว่าง 350cd/m² อัตราส่วนคอนทราสต์ 500:1 และมุมมองแนวนอน/แนวตั้ง 140° ช่วยให้มองเห็นได้ชัดเจนในสภาพแวดล้อมที่ท้าทาย

2. ประสิทธิภาพการใช้พลังงานและความน่าเชื่อถือ

ไฟแบ็คไลท์ LED ลดการใช้พลังงานลง 84% (เทียบกับรุ่นก่อนหน้า) โดยสามารถปรับความสว่างได้เพื่อยืดอายุการใช้งาน

การป้องกันข้อมูล: หน่วยความจำที่รองรับแบตเตอรี่ลิเธียมช่วยป้องกันการสูญเสียข้อมูลในระหว่างไฟดับ

3. การตรวจสอบระยะไกลและความสามารถในการขยาย

ความสามารถของอีเทอร์เน็ต: ช่วยให้สามารถบันทึกข้อมูลและตรวจสอบหน้าจอระยะไกลได้ (ต้องใช้ซอฟต์แวร์ GP-ViewerEX)

ความเข้ากันได้กับหลายอุปกรณ์: เชื่อมต่อกับ PLC ตัวควบคุมอุณหภูมิ ฯลฯ ผ่านทางอินเทอร์เฟซ RS-485/RS-232C โดยมีไลบรารีไดรเวอร์ที่รองรับแบรนด์หลัก

4. การป้องกันระดับอุตสาหกรรม

ระดับการป้องกัน: แผงด้านหน้า IP65f ทนฝุ่น/น้ำ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

การรับรอง: สอดคล้องกับ CE, UL/cUL, KC และมาตรฐานระดับโลกอื่นๆ รวมถึงการใช้งานทางทะเล

IV. การประยุกต์ใช้งาน

• ระบบอัตโนมัติทางอุตสาหกรรม: การตรวจสอบสายการผลิตและการแสดงภาพสถานะอุปกรณ์
• การผลิตเครื่องจักร: เครื่อง CNC และอุปกรณ์บรรจุภัณฑ์ HMI
• อาหารและเครื่องดื่ม: การตั้งค่าพารามิเตอร์สายการบรรจุและการวินิจฉัยข้อผิดพลาด
• บรรจุภัณฑ์และการพิมพ์: การควบคุมความตึงเครียดและการปรับการลงทะเบียนสีสำหรับเครื่องพิมพ์

V. เครื่องมือและทรัพยากรสนับสนุน

• ซอฟต์แวร์การเขียนโปรแกรม: GP-Pro EX V4.03 รองรับส่วนประกอบจำลอง 3 มิติและการบันทึกประวัติสัญญาณเตือน
• การถ่ายโอนข้อมูล: การ์ด SD/USB สำหรับการนำเข้า/ส่งออกข้อมูลอย่างรวดเร็วโดยไม่ต้องมีการเขียนโปรแกรมบนไซต์
• การจัดการระยะไกล: ซีรีย์ SP5000 พร้อม Wi-Fi ในตัวสำหรับการตรวจสอบอุปกรณ์เคลื่อนที่

บทสรุป: Pro-face PFXGP4401TAD ผสมผสานจอแสดงผลความละเอียดสูง ความน่าเชื่อถือในระดับอุตสาหกรรม และอินเทอร์เฟซการสื่อสารอเนกประสงค์ ทำให้เป็นโซลูชัน HMI ที่เหมาะสำหรับแอพพลิเคชั่นที่ต้องการการมองเห็นที่เหนือกว่า ความสะดวกในการใช้งาน และความยืดหยุ่นต่อสิ่งแวดล้อม
