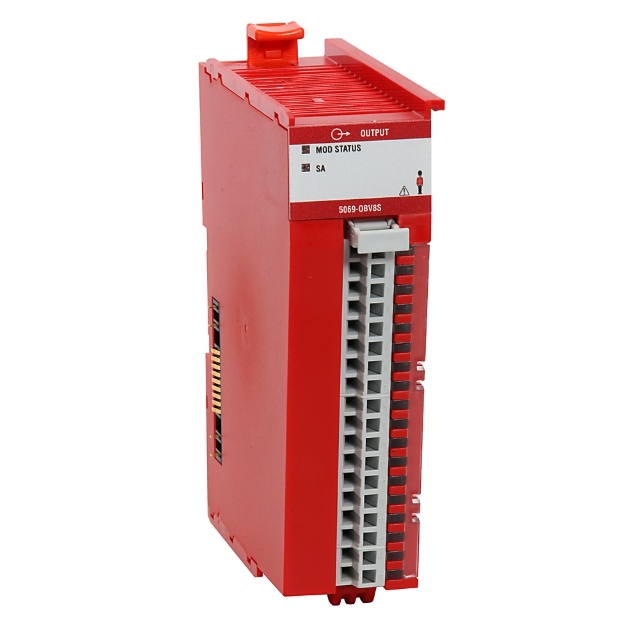

5069-OBV8S คือโมดูลเอาต์พุตแหล่งจ่ายสัญญาณดิจิทัล 8 จุดแบบกะทัดรัดรุ่น 5000 จาก Allen-Bradley โดย Rockwell Automation ต่อไปนี้คือข้อมูลแนะนำผลิตภัณฑ์โดยละเอียด โดยเน้นที่พารามิเตอร์ของผลิตภัณฑ์:

ข้อมูลพื้นฐาน

• รุ่น : 5069-OBV8S.
• ซีรี่ส์: โมดูลเอาต์พุตความปลอดภัย I/O ขนาดกะทัดรัด 5000

พารามิเตอร์ไฟฟ้า

• สัญญาณเอาท์พุต: 10–32V DC
• สถานะเปิด: แรงดันไฟฟ้าขั้นต่ำ 17.5V DC, แรงดันไฟฟ้าที่กำหนด 24V DC, แรงดันไฟฟ้าสูงสุด 32V DC; แรงดันไฟฟ้าตกในสถานะเปิดสูงสุด 0.5V DC; กระแสไฟฟ้าในสถานะเปิดต่อช่องขั้นต่ำ 10mA
• สถานะปิด: แรงดันไฟสถานะปิดสูงสุด 0.5V DC, กระแสไฟรั่วสถานะปิดสูงสุด 15mA ต่อจุด
• กระแสไฟขาออก: 1A ต่อช่อง
• กระแสไฟกระชาก: สูงสุด 15A ต่อจุด
• ความล่าช้าเอาต์พุต: สูงสุด 4 มิลลิวินาทีจากปิดเป็นเปิด สูงสุด 4 มิลลิวินาทีจากเปิดเป็นปิด
• ระดับความสมบูรณ์ด้านความปลอดภัย: บรรลุ SLCL3, P.Le, Cat.4
• เวลาตอบสนองด้านความปลอดภัย: 4.5 มิลลิวินาที
• ความกว้างพัลส์: ขั้นต่ำ 400μs

คุณสมบัติการวินิจฉัย

รองรับการตรวจจับการสูญเสียพลังงานภาคสนาม การตรวจจับเมื่อไม่มีโหลด การตรวจจับไฟฟ้าลัดวงจร/เกินกำลังขาออก การป้องกันไฟฟ้าลัดวงจร/เกินกำลังขาออก การตรวจจับอุณหภูมิขาออกเกินกำลัง การป้องกันอุณหภูมิขาออกเกินกำลัง การป้องกันแรงดันย้อนกลับ การป้องกันแรงดันไฟเกิน และการซิงโครไนซ์ CIP จุดขาออกแต่ละจุดรองรับฟังก์ชันการวินิจฉัยและการป้องกันเหล่านี้

การควบคุมเอาท์พุต

• การควบคุมเอาท์พุตโหมดความผิดพลาด: ไม่มี — เมื่อตรวจพบความผิดพลาดแล้วเอาท์พุตจะเข้าสู่สถานะปลอดภัยและจะยังคงปิดอยู่จนกว่าความผิดพลาดจะถูกแก้ไขและเอาท์พุตด้านความปลอดภัยได้รับคำสั่งให้เข้าสู่สถานะปลอดภัย
• สถานะเอาท์พุตโหมดการตั้งโปรแกรม: ปิดทุกจุด
• สถานะเอาท์พุตโหมดข้อผิดพลาด: ปิดทุกจุด
• ข้อมูลจำเพาะทั่วไป
• จำนวนเอาท์พุต : 8.
• แรงดันไฟแยก: 250V ต่อเนื่อง พร้อมฉนวนพื้นฐาน ไม่มีการแยกระหว่างแหล่งจ่ายไฟ LA และพอร์ตเอาต์พุต หรือระหว่างพอร์ตเอาต์พุตแต่ละพอร์ต
• การกระจายพลังงาน: การกระจายพลังงานสูงสุด 6.5W การกระจายความร้อนสูงสุด 6.5W
• ขนาด: สูงประมาณ 138 มม. (5.43 นิ้ว) กว้าง 36 มม. (1.42 นิ้ว) และลึก 105 มม. (4.15 นิ้ว)
• น้ำหนัก : 0.336กก.
• รางยึด: เข้ากันได้กับราง DIN เหล็กชุบดีบุกหรือโครเมียม-พาสซีฟ สามารถติดตั้งบนรางยึด EN50022 ขนาด 5x7.5 มม. (1.38x0.30 นิ้ว)

ความเข้ากันได้ทางแม่เหล็กไฟฟ้าและพารามิเตอร์ด้านสิ่งแวดล้อม

• การรบกวนทางแม่เหล็กไฟฟ้า: ตรงตามมาตรฐาน IEC 8000 - 6 - 4
• ภูมิคุ้มกันการคายประจุไฟฟ้าสถิต: การคายประจุแบบสัมผัส 6MY การคายประจุแบบอากาศ 8M เป็นไปตามมาตรฐาน IEC 8000 - 4 - 2 เงื่อนไขการทดสอบ: 20V/m, คลื่นไซน์ 1kHz, การมอดูเลต 80%, ช่วงความถี่ 80...2000MHz
• ภูมิคุ้มกัน RF ที่แผ่รังสี: ตรงตามมาตรฐาน IEC 8000 - 4 - 3 เงื่อนไขการทดสอบ: 20V/m, การมอดูเลต 200Hz, พัลส์ 50%, การมอดูเลต 100% ความถี่ในการทดสอบ: 900MHz, 1800MHz, 2000...2700MHz
• ภูมิคุ้มกันต่อการเปลี่ยนแปลงชั่วขณะอย่างรวดเร็ว: ตรงตามมาตรฐาน IEC 8000 - 4 - 4 เงื่อนไขการทดสอบ: 5kW@5kHz บนพอร์ตสัญญาณ
• ภูมิคุ้มกันไฟกระชาก: ตรงตามมาตรฐาน IEC 8000 - 4 - 5 เงื่อนไขการทดสอบ: 5kW จากสายถึงสาย (MM) และ ±2W จากสายถึงกราวด์ (CM) บนพอร์ตสัญญาณ
• ภูมิคุ้มกัน RF ที่นำไฟฟ้า: ตรงตามมาตรฐาน IEC 6000 - 4 - 6 เงื่อนไขการทดสอบ: 10Vrms, คลื่นไซน์ 1kHz, การมอดูเลต 80%, ช่วงความถี่ 50kHz...30MHz
• แรงดันไฟตก: อนุญาตให้มีการขัดจังหวะพอร์ตแหล่งจ่ายไฟ DC 10 มิลลิวินาที ตรงตามมาตรฐาน IEC 6000 - 4 - 29

แอปพลิเคชั่น

เหมาะสำหรับการใช้งานระบบอัตโนมัติในอุตสาหกรรมที่ต้องมีการรับและควบคุมสัญญาณดิจิทัลในเวลาเดียวกัน รองรับโปรโตคอลการสื่อสารและอินเทอร์เฟซหลายแบบ สามารถเชื่อมต่อกับอุปกรณ์ Rockwell Automation อื่นๆ ได้อย่างราบรื่น เช่น ตัวควบคุม CompactLogix และ ControlLogix ทำให้ขยายความสามารถ I/O ของระบบได้สะดวก

บทสรุป

โมดูลเอาต์พุตดิจิทัล 5069-OBV8S เป็นอุปกรณ์ล้ำสมัยที่ออกแบบมาเพื่อตอบสนองความต้องการของอุตสาหกรรมต่างๆ ในด้านระบบอัตโนมัติในอุตสาหกรรม โมดูลนี้สามารถผสานรวมเข้ากับระบบอัตโนมัติได้อย่างราบรื่นเพื่อเพิ่มประสิทธิภาพและความแม่นยำในการผลิต สำหรับการผลิตเครื่องจักร โมดูลนี้ให้การควบคุมที่เชื่อถือได้สำหรับการทำงานของอุปกรณ์ ช่วยให้กระบวนการผลิตราบรื่น สำหรับด้านระบบอัตโนมัติด้านโลจิสติกส์ โมดูลนี้มีบทบาทสำคัญในการทำให้ระบบจัดการวัสดุและคลังสินค้าทำงานอัตโนมัติ นอกจากนี้ โมดูล 5069-OBV8S ยังเหมาะอย่างยิ่งสำหรับการใช้งานในการแปรรูปอาหาร บรรจุภัณฑ์ และอุตสาหกรรมยานยนต์ ซึ่งการควบคุมที่แม่นยำและความปลอดภัยเป็นสิ่งสำคัญที่สุด นอกจากนี้ โมดูลนี้ยังมอบประสิทธิภาพที่โดดเด่นในอุตสาหกรรมเคมี ยา และอุปกรณ์อิเล็กทรอนิกส์ โดยให้ความสามารถในการเอาต์พุตดิจิทัลที่แข็งแกร่งและแม่นยำเพื่อตอบสนองความต้องการเฉพาะของภาคส่วนเหล่านี้
