Allen Bradley 1794-IE4XOE2/B โมดูล I/O แบบยืดหยุ่น: ผู้เชี่ยวชาญด้านการประมวลผลสัญญาณแอนะล็อกในระบบอัตโนมัติทางอุตสาหกรรม

ในภาคอุตสาหกรรมอัตโนมัติ การรับและควบคุมสัญญาณแอนะล็อกที่แม่นยำเป็นกุญแจสำคัญสู่การผลิตที่มีประสิทธิภาพ โมดูลอินพุต/เอาต์พุตแอนะล็อกแบบผสม 1794-IE4XOE2/B Flex I/O ที่เปิดตัวโดย Allen Bradley (Rockwell Automation) ได้กลายเป็นส่วนประกอบหลักในการควบคุมกระบวนการ การรวบรวมข้อมูล และการควบคุมอุปกรณ์เครื่องกล ด้วยความแม่นยำสูง การกำหนดค่าที่ยืดหยุ่น และการออกแบบสถาปัตยกรรมแบบกระจาย

1. ภาพรวมโมดูล: มีดสวิสอาร์มีสำหรับการประมวลผลสัญญาณแอนะล็อก

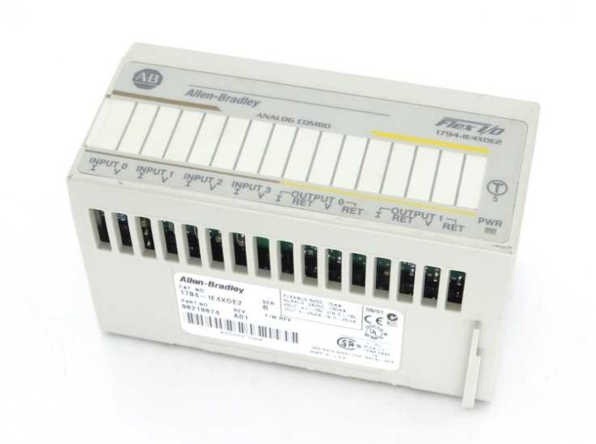

1794-IE4XOE2/B เป็นส่วนหนึ่งของซีรีส์ Flex I/O ซึ่งออกแบบมาโดยเฉพาะสำหรับระบบควบคุมแบบกระจาย ข้อได้เปรียบหลักอยู่ที่การผสานรวมอินพุตอะนาล็อก 4 ช่อง และเอาต์พุตอะนาล็อก 2 ช่อง รองรับสัญญาณกระแส (0-20mA/4-20mA) และแรงดันไฟฟ้า (± 10VDC/0-10VDC) และสามารถปรับใช้กับอุปกรณ์ภาคสนาม เช่น เซ็นเซอร์และแอคชูเอเตอร์ได้อย่างยืดหยุ่น โมดูลนี้ใช้ราง DIN ขนาดกะทัดรัด รองรับการเสียบปลั๊กแบบ Hot Plug และง่ายต่อการขยายและบำรุงรักษาระบบ

2. คำอธิบายโดยละเอียดของพารามิเตอร์ทางเทคนิค: ความสมดุลระหว่างความแม่นยำและความเร็ว

1. ช่องสัญญาณอินพุตแบบอนาล็อก

ช่วงสัญญาณ:

กระแสไฟฟ้า: 0-20mA/4-20mA (กำหนดค่าได้)

แรงดันไฟฟ้า: ± 10VDC/0-10VDC (กำหนดค่าได้)

ปณิธาน:

อินพุตแบบโมโนโพลาร์: 12 บิต (ความแม่นยำ ± 0.025% ของสเกลเต็ม)

อินพุตไบโพลาร์: 11 บิต + บิตเครื่องหมาย (ความแม่นยำ ± 0.05% ของสเกลเต็ม)

อัตราการแปลง: 256 μs/ช่องสัญญาณ (ADC โดยประมาณต่อเนื่อง)

เวลาตอบสนอง:

ขั้นตอนแรงดันไฟฟ้า: 9.4ms (ถึงค่าสถานะคงที่ 63%)

ขั้นตอนปัจจุบัน: 18.2ms (ถึงค่าสถานะคงที่ 63%)

อิมพีแดนซ์อินพุต:

โหมดแรงดันไฟฟ้า: 100k Ω

โหมดปัจจุบัน: 238 Ω

อัตราส่วนการปฏิเสธโหมดทั่วไป:

ขั้วแรงดันไฟฟ้า: -17dB ที่ 3Hz, -50dB ที่ 10Hz

เทอร์มินัลปัจจุบัน: -9dB ที่ 3Hz, -3.5dB ที่ 15Hz

2. ช่องสัญญาณเอาต์พุตแบบอะนาล็อก

ช่วงสัญญาณ:

กระแสไฟฟ้า: 0-20mA/4-20mA (กำหนดค่าได้)

แรงดันไฟฟ้า: ± 10VDC

ความละเอียด: 12 บิต (DAC แบบ Pulse Width Modulation)

ความแม่นยำ:

ที่ 25 ℃: ± 0.133% ของสเกลเต็ม

ที่ -25 ℃: ± 0.425% ของสเกลเต็ม

ความจุในการรับน้ำหนัก:

แรงดันเอาต์พุต: ความสามารถในการขับเคลื่อนสูงสุด 3mA

เอาท์พุตปัจจุบัน: รองรับโหลดตั้งแต่ 0 Ω ถึง 1k Ω

3. ข้อกำหนดด้านไฟฟ้าและสิ่งแวดล้อม

แรงดันไฟฟ้า: 24VDC (ช่วง 19.2-31.2VDC)

การใช้พลังงาน: 70mA@24VDC (ทั่วไป) สูงสุด 4W@31.2VDC

อุณหภูมิในการทำงาน: -20 ℃ ถึง 70 ℃ (เวอร์ชัน XT ขยายเป็น -40 ℃ ถึง 85 ℃)

อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง 85 ℃

ระดับการป้องกัน: IP20 (ตัวโมดูล) รองรับการอัพเกรดการป้องกันฐานเทอร์มินัล

ขนาดกลไก: 1.8 x 3.7 x 2.1 นิ้ว (กว้าง x ลึก x สูง)

3、 ฟังก์ชันหลักและสถานการณ์การใช้งาน

1. สถาปัตยกรรมการควบคุมแบบกระจาย

1794-IE4XOE2/B เป็นส่วนหนึ่งของระบบ Flex I/O สามารถสื่อสารกับตัวควบคุม (เช่น ControlLogix) ผ่านเครือข่าย EtherNet/IP, ControlNet หรือ DeviceNet ช่วยให้สามารถปรับใช้ไซต์ I/O ระยะไกลได้อย่างยืดหยุ่น รองรับการเชื่อมต่อไฟฟ้าแบบเดซี่เชน และสามารถขยายโมดูลได้สูงสุด 8 โมดูลด้วยอะแดปเตอร์ตัวเดียว จึงเหมาะสำหรับสายการผลิตขนาดใหญ่หรือการควบคุมข้ามภูมิภาค

2. การควบคุมและติดตามกระบวนการ

อุตสาหกรรมเคมี: รวบรวมสัญญาณเซ็นเซอร์อุณหภูมิและแรงดันจากภาชนะปฏิกิริยา และส่งสัญญาณควบคุมเพื่อควบคุมวาล์ว

การบำบัดน้ำ: ตรวจสอบค่า pH อัตราการไหล ปรับขนาดปั๊มจ่ายน้ำ

การจัดการพลังงาน: รวบรวมอุณหภูมิและกระแสไฟฟ้าของน้ำมันหม้อแปลง ปรับการกระจายโหลดให้เหมาะสม

3. การควบคุมอุปกรณ์เครื่องกล

เครื่องจักรบรรจุภัณฑ์: ซิงโครไนซ์สัญญาณเซ็นเซอร์ความเร็วมอเตอร์และแรงดึงเพื่อควบคุมคอยล์อย่างแม่นยำ

เครื่องฉีดพลาสติก: รวบรวมแรงดันระบบไฮดรอลิก ควบคุมการเปิดวาล์วเพื่อปรับให้รอบการขึ้นรูปเหมาะสมที่สุด

4、 สรุปข้อดีทางเทคนิค

การแปลงความแม่นยำสูง: ความละเอียด 12 บิตรวมกับการออกแบบที่มีสัญญาณรบกวนต่ำช่วยให้มั่นใจถึงความแม่นยำในการรับสัญญาณ

ความสามารถในการปรับอุณหภูมิได้กว้าง: เวอร์ชัน XT ตอบสนองความต้องการสภาพแวดล้อมอุตสาหกรรมที่รุนแรง เช่น อุปกรณ์กลางแจ้งหรือโรงงานปรับอากาศ

การกำหนดค่าที่ยืดหยุ่น: ประเภทสัญญาณ ช่วงสัญญาณ และพารามิเตอร์การกรองสามารถปรับออนไลน์ได้ผ่านซอฟต์แวร์ Studio 5000

รองรับการสลับเปลี่ยนได้แบบฮอต: ลดเวลาหยุดทำงานของระบบและปรับปรุงประสิทธิภาพการบำรุงรักษา

5、 การเลือกและความเข้ากันได้

ฐานขั้วต่อ: จำเป็นต้องใช้ร่วมกับฐานซีรีส์ 1794-TB2/TB3/TB3S/TB3T/TB3TS เพื่อรองรับขั้วต่อแบบสปริงหรือสกรู

อะแดปเตอร์เครือข่าย: เข้ากันได้กับอะแดปเตอร์ เช่น 1794-AENT/ASB/ACNR ช่วยให้สามารถเชื่อมต่อโปรโตคอลเครือข่ายที่แตกต่างกันได้

มาตรฐานการรับรอง: ได้รับการรับรอง UL, cUL, CE และ ATEX ใช้ได้กับตลาดโลกและพื้นที่ป้องกันการระเบิด

โมดูล Allen Bradley 1794-IE4XOE2/B เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการประมวลผลสัญญาณแอนะล็อกในระบบอัตโนมัติทางอุตสาหกรรม ด้วยประสิทธิภาพสูง ความน่าเชื่อถือ และความสะดวกในการใช้งาน ไม่ว่าจะเป็นอุตสาหกรรมแปรรูปที่ต้องการการควบคุมที่แม่นยำ หรืออุตสาหกรรมการผลิตแบบแยกส่วนที่มุ่งเน้นการผลิตที่มีประสิทธิภาพ โมดูลนี้สามารถช่วยให้องค์กรต่างๆ บรรลุการเปลี่ยนแปลงทางดิจิทัลและการอัปเกรดอัจฉริยะ ด้วยการกำหนดค่าที่ยืดหยุ่นและความสามารถในการผสานรวมเครือข่ายอันทรงพลัง
