โมดูล A/I 8 จุด ControlLogix ของ Allen Bradley 1756-IF8 ใหม่เอี่ยม

อัลเลน แบรดลีย์1756-IF8 โมดูล ControlLogix 8 จุด A/I

Allen-Bradley 1756-IF8 เป็นโมดูลอินพุตแอนะล็อกจากกลุ่มผลิตภัณฑ์ ControlLogix โมดูลนี้มีช่องอินพุตแบบปลายเดียว 8 (8) ช่อง และช่องอินพุตแบบปลายเดียว 2 ช่อง ที่สามารถกำหนดค่าได้สำหรับสัญญาณอินพุต +/-10VDC, 0-10VDC, 0-5VDC และ 0-20 mA โดยมีความละเอียด 15 บิตสำหรับ +/-10VDC และ 16 บิตสำหรับสัญญาณประเภทอื่นแทบไม่มีข้อจำกัดในจำนวนอินสแตนซ์การติดตั้งโมดูลนี้ คอนโทรลเลอร์ ControlLogix ส่วนใหญ่สามารถรองรับสัญญาณ I/O อนาล็อกได้มากถึง 4,000 สัญญาณ 1756-IF8 สามารถติดตั้งในแชสซีภายในเครื่องพร้อมกับคอนโทรลเลอร์หรือภายในแร็ค I/O แบบกระจาย1756-IF8 ใช้การแปลงซิกม่า-เดลต้าและบันทึกสัญญาณที่ได้รับในโหมดจำนวนเต็ม (ชิดซ้าย 2 วินาทีเสริม) รีจิสเตอร์จุดลอยตัว IEEE 32 บิต ใช้ 1756-TBCH และ 1756-TBSH บล็อกเทอร์มินัลแบบถอดได้ (RTB) พร้อมการเข้ารหัสแบบกลไกที่ผู้ใช้กำหนด

ข้อมูลทางเทคนิคสำหรับ 1756-IF8

ผู้ผลิต：Rockwell Automation

กระแสไฟแบ็คเพลน (24 โวลต์)-40มิลลิแอมป์

การสูญเสียพลังงาน (สูงสุด) โหมดแรงดันไฟฟ้า-1.73 W โหมดกระแสไฟ: 2.33 W

กระแสไฟแบ็คเพลน (5 โวลต์)-150มิลลิแอมป์

ประเภทโมดูล-อินพุตแบบอะนาล็อก

ชุด-คอนโทรล โลจิกส์

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก-1756-IF8

ยี่ห้อ-อัลเลน-แบรดลีย์

จำนวนอินพุต-อินพุตแรงดันไฟ/กระแสไฟ 8 ช่อง

วิธีการแปลง-ซิกม่า-เดลต้า

รูปแบบข้อมูล-โหมดจำนวนเต็ม (ชิดซ้าย 2 s complement) จุดลอยตัว IEEE 32 บิต

ช่วงสัญญาณอินพุต--10…10V 0…10V 0…5V 0…20mA

ความละเอียดของอินพุต-±10.25V: 320 µV/จำนวน (15 บิตเครื่องหมายบวกไบโพลาร์) 0…10.25V: 160 µV/จำนวน (16 บิต) 0…5.125V: 80 µ/V จำนวน (16 บิต) 0…20.5mA: 0.32 µA/จำนวน (16 บิต)

ข้อมูลอินพุต-เฟืองท้ายความเร็วสูง 2 ตัว, เฟืองท้าย 4 ตัว, เฟืองท้ายแบบปลายเดียว 8 ตัว

ความละเอียดของอินพุต-(+--) 10.25 โวลต์, 0-5.125 โวลต์, 0-10.25 โวลต์

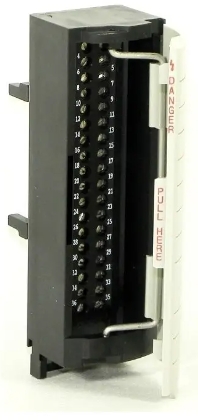

บล็อกเทอร์มินัลแบบถอดได้-1756-TBCH, 1756-TBS6H

การใช้พลังงาน-1.73 วัตต์

คำอธิบาย:

โมดูลอินพุตแอนะล็อก Allen-Bradley 1756-IF8 จากตระกูล PAC (Programmable Automation Controller) ของ ControlLogix โมดูลอินพุตแอนะล็อกนี้มีช่องอินพุตแปด (8) ช่องที่กำหนดค่าได้สำหรับสัญญาณอินพุตต่างๆ เช่น สัญญาณแรงดันไฟ +/-10VDC, 0-10VDC และ 0-5VDC และสัญญาณกระแสไฟฟ้า 0-20 mA โดยทั่วไปโมดูลนี้ใช้ในการเชื่อมต่อเครื่องมือและอุปกรณ์สร้างสัญญาณแอนะล็อก เช่น เครื่องส่งสัญญาณ ตัวแปลงสัญญาณ ตัวแยกสัญญาณ ตัวแยกสัญญาณ มิเตอร์แผง และอุปกรณ์อื่นๆ ที่มีคุณสมบัติคล้ายกัน โมดูล 1756-IF8 เป็นโมดูลช่องเดียวที่มีความละเอียดสูงในการแปลงสัญญาณ มีความละเอียดตั้งแต่ 15 บิตถึง 16 บิต ความละเอียดเฉพาะของโมดูลคือ ±10.25V: 320 µV/จำนวน (15 บิต เครื่องหมายบวกไบโพลาร์) สำหรับ +/-10VDC, 160 µV/จำนวน (16 บิต); สำหรับ 0-10VDC, จำนวน 80 µ/V (16 บิต); สำหรับ 0-5VDC และ 0…20.5mA: 0.32 µA/จำนวน (16 บิต) สำหรับสัญญาณ 0-20 mA

1756-IF8 สามารถเดินสายได้สามวิธี ได้แก่ การเดินสายปลายเดียว การเดินสายแบบดิฟเฟอเรนเชียล และการเดินสายแบบดิฟเฟอเรนเชียลโหมดความเร็วสูง ในการเดินสายปลายเดียว อุปกรณ์อินพุตทั้งหมดจะเชื่อมต่อกับกราวด์ร่วม ซึ่งช่วยให้สามารถเปรียบเทียบด้านหนึ่งของสัญญาณอินพุตกับกราวด์สัญญาณได้ จากนั้นโมดูลจะใช้ความแตกต่างในการสร้างข้อมูลดิจิทัลสำหรับตัวควบคุม การใช้การเดินสายปลายเดียวจะช่วยเพิ่มจำนวนช่องสัญญาณที่โมดูลใช้งานได้สูงสุด คุณควรใช้การเดินสายแบบดิฟเฟอเรนเชียลเมื่อแอปพลิเคชันของคุณมีคู่สัญญาณแยกกันหรือกราวด์ร่วมไม่พร้อมใช้งาน และเมื่อคุณต้องการภูมิคุ้มกันสัญญาณรบกวนที่ดีขึ้นในสภาพแวดล้อมของคุณ ช่องสัญญาณในวิธีการเดินสายนี้ไม่ได้แยกจากกันโดยสิ้นเชิง แต่เมื่อคุณต้องการอัปเดตข้อมูลที่เร็วที่สุดเท่าที่จะเป็นไปได้ คุณควรใช้การเดินสายแบบดิฟเฟอเรนเชียลโหมดความเร็วสูง โปรดทราบว่าโหมดนี้อนุญาตให้ใช้ช่องสัญญาณหนึ่งในสี่ช่องบนโมดูลเท่านั้น

คุณสมบัติเฉพาะของ 1756-IF8 ได้แก่ ตัวกรองโมดูล การตรวจจับช่วงต่ำ/เกินช่วง สัญญาณเตือนกระบวนการ การตรวจจับสายหลุด ช่วงอินพุตหลายช่วง การสุ่มตัวอย่างแบบเรียลไทม์ ตัวกรองดิจิทัล และสัญญาณเตือนอัตรา แรงดันไฟและกระแสไฟของแบ็คเพลนคือ 5.1 โวลต์ DC สูงสุด 150 มิลลิแอมป์ 24 โวลต์ DC และสูงสุด 40 มิลลิแอมป์ มีช่วงกระแสไฟอินพุต 4 ถึง 20 มิลลิแอมป์ และช่วงแรงดันไฟอินพุต -10 ถึง 10 โวลต์ การใช้พลังงานคือ 1.73 วัตต์ และการป้องกันแรงดันไฟเกินสูงสุดคือ 30 โวลต์ DC (แรงดันไฟ) และ 8 โวลต์ DC (กระแสไฟ)
