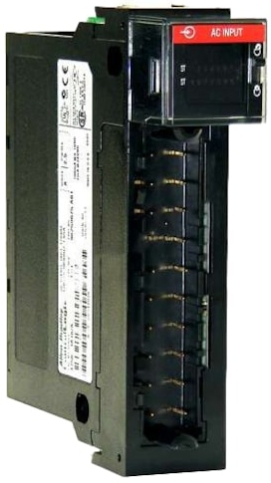

อัลเลน แบรดลีย์ 1756-IA16 โมดูล ControlLogix 16 Pt D/I 120V AC
โมดูล Allen-Bradley 1756-IA16 เป็นโมดูล ControlLogix ที่มีช่องอินพุตแยกกันสิบหก (16) ช่อง มีช่องอินพุตสอง (2) กลุ่ม กลุ่มละแปด (8) ช่อง และทำงานที่แรงดันสัญญาณปกติ 120VAC โดยมีช่วงแรงดันใช้งาน 74-132 VAC ที่ความถี่ 47-63 Hz โมดูลนี้เข้ากันได้กับแชสซี ControlLogix ทุกรุ่น โมดูล 1756-IA32 มีกลุ่มอินพุตสอง (2) กลุ่ม โดยแต่ละกลุ่มอินพุตมีช่องละแปด (8) ช่อง โมดูลนี้มาพร้อมกับไฟ LED แสดงสถานะช่องสัญญาณแยกกันที่เปิดใช้งานเพื่อแจ้งข้อมูลตอบกลับเกี่ยวกับสถานะของแต่ละช่อง ช่องอินพุตแต่ละช่องมีเวลาหน่วงของฮาร์ดแวร์สูงสุด 10 มิลลิวินาที + เวลาฟิลเตอร์สำหรับการเปลี่ยนสัญญาณจากปิดเป็นเปิด และสูงสุด 8 มิลลิวินาที + เวลาฟิลเตอร์สำหรับการเปลี่ยนสัญญาณจากเปิดเป็นปิด ผู้ใช้สามารถเลือกเวลาฟิลเตอร์สำหรับการเปลี่ยนจากปิดเป็นเปิดได้ 1 มิลลิวินาทีหรือ 2 มิลลิวินาที และ 9 มิลลิวินาทีหรือ 18 มิลลิวินาทีสำหรับการเปลี่ยนจากเปิดเป็นปิด โมดูลนี้มีเวลาในการอัปเดตแบบวนรอบ 200 µs-750 ms
ข้อมูลทางเทคนิคสำหรับ 1756-IA16
ผู้ผลิต:Rockwell Automation
แรงดันไฟฟ้าขาเข้า-120VAC
ชุด-คอนโทรล โลจิกส์
หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก-1756-IA16
ยี่ห้อ-อัลเลน-แบรดลีย์
จำนวนอินพุต-สิบหก (16)
ช่วงแรงดันไฟฟ้าขาเข้า-74-132VAC
กระแสไฟฟ้าขณะเปิดต่ำสุด-5 mA ที่ 79V AC, 47…63 Hz
กระแสไฟขณะเปิดสูงสุด-13 mA @ 132V AC, 47…63 Hz
เวลาอัพเดตแบบวนรอบ-200 µs…750 มิลลิวินาที
การหน่วงสัญญาณ, การเปลี่ยนผ่านการเปิด-ความล่าช้าของฮาร์ดแวร์: สูงสุด 8 มิลลิวินาที + เวลาของตัวกรอง ผู้ใช้สามารถเลือกเวลาของตัวกรองได้: 9 มิลลิวินาทีหรือ 18 มิลลิวินาที
การหน่วงสัญญาณ, การเปลี่ยนผ่านจากปิด-ความล่าช้าของฮาร์ดแวร์: สูงสุด 10 มิลลิวินาที + เวลาของตัวกรอง ผู้ใช้สามารถเลือกเวลาของตัวกรองได้: 1 มิลลิวินาทีหรือ 2 มิลลิวินาที
กระแสไฟแบ็คเพลน 5.1VDC-100มิลลิแอมป์
กระแสไฟแบ็คเพลน 24VDC-2 มิลลิแอมป์
พลังงานแบ็คเพลนรวม-0.58 วัตต์
บล็อกขั้วต่อแบบถอดได้ (RTB)-1756-TBNH 1756-TBSH
ประเภทโมดูล-โมดูลอินพุต AC ดิจิตอล
ข้อมูลอินพุต-16
ช่วงแรงดันไฟฟ้าที่ใช้งาน-74 ถึง 132 โวลต์ AC
เวลาหน่วงการป้อนข้อมูล-ตั้งโปรแกรมได้ 9 หรือ 18 มิลลิวินาที
กระแสไฟฟ้าทำงานขั้นต่ำ-5 มิลลิแอมแปร์ที่ 74 โวลต์ AC
กระแสไฟฟ้าทำงานสูงสุด-13 มิลลิแอมแปร์ที่ 132 โวลต์ AC
กระแสไฟเข้าสูงสุด, สถานะปิด-2.5 มิลลิแอมแปร์
การกระจายพลังงาน (สูงสุด): 5.8 วัตต์ที่ 60 องศาเซลเซียส
กระแสไฟแบ็คเพลนที่ 5 โวลต์:105 มิลลิแอมแปร์
กระแสไฟแบ็คเพลนที่ 24 โวลต์: 2 มิลลิแอมแปร์
คำอธิบาย:
โมดูลอินพุต AC แบบ 16 ช่อง (16) ช่องจากแพลตฟอร์ม PAC (Programmable Automation Controller) ของ ControlLogix โมดูลนี้ใช้สำหรับเชื่อมต่ออุปกรณ์ส่งสัญญาณแยกส่วน เช่น สวิตช์ คอนแทคเลนส์เสริม และอุปกรณ์ทำงานในลักษณะเดียวกันที่ได้รับการจัดอันดับสำหรับ 120VAC ช่วงแรงดันไฟฟ้าที่กำหนดและ 74-132VAC ที่ความถี่ 47-63 Hz โมดูลนี้ดึงกระแสไฟฟ้าจากแบ็คเพลนจำนวน 100 mA ที่ 5.1 VDC และ 2 mA ที่ 24VDC โมดูลนี้ใช้พลังงานแบ็คเพลนทั้งหมด 0.58 วัตต์ และการกระจายพลังงานสูงสุด 5.8 W ที่ 60 °C (140 °F) โดยมีการกระจายความร้อน 18.41 BTU/ชม.1756-IA32 มีแรงดันไฟฟ้าสถานะปิดสูงสุดที่ 20VAC และกระแสไฟฟ้าสถานะปิดสูงสุดที่ 2.5 mA ในทำนองเดียวกัน กระแสไฟฟ้าสถานะเปิดขั้นต่ำที่ 5 mA @ 74V AC และกระแสไฟฟ้าสถานะเปิดสูงสุดที่ 13 mA @ 132V AC สามารถทนต่อกระแสไฟฟ้ากระชากสูงสุดที่ 250 mA
