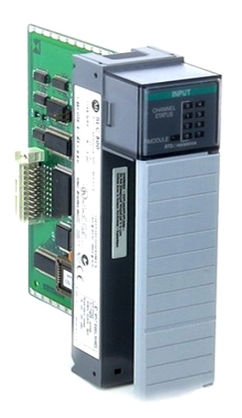

Allen Bradley 1746-NR8 เครื่องตรวจจับอุณหภูมิแบบต้านทาน (RTD) / โมดูลความต้านทาน ใหม่และดั้งเดิม คุณภาพสูง

อัลเลน แบรดลีย์ 1746-NR8 เครื่องตรวจจับอุณหภูมิความต้านทาน (RTD) / โมดูลความต้านทาน

1746-NR8 เป็นโมดูลตรวจจับอุณหภูมิความต้านทาน (RTD) / ความต้านทาน โมดูลนี้รับสัญญาณความต้านทานจากเซ็นเซอร์ RTD เช่น แพลตตินัม (385) 100, 200, 500 และ 1000 แพลตตินัม (3816) 100, 200, 500 และ 1000 ทองแดง (426) 10 นิกเกิล (618) 120 นิกเกิล (672) 120 และนิกเกิลเหล็ก (518) 604 และค่าความต้านทานโดยตรง 0 - 150 โอห์ม 0 ถึง 500 โอห์ม 0 ถึง 1000 โอห์ม และ 0 ถึง 300 โอห์ม

โมดูลนี้ใช้เฉพาะกับระบบ SLC 500 เท่านั้น อาจใช้เฉพาะกับ SLC 500 สอง (2) รุ่น เช่น ฮาร์ดแวร์แบบคงที่และแบบโมดูลาร์ โมดูลนี้ใช้สล็อตเดียวของแชสซีที่ใช้และไม่ต้องใช้แหล่งจ่ายไฟภายนอก โมดูลนี้ใช้พลังงานจากแบ็คเพลนที่สร้างโดยแหล่งจ่ายไฟของระบบ

โมดูลนี้ใช้เป็นหลักสำหรับการใช้งานอุณหภูมิ เนื่องจากเซ็นเซอร์ RTD ถูกใช้โดยเฉพาะเพื่อวัดค่าอุณหภูมิ ความสามารถในการต้านทานของโมดูลนี้ใช้สำหรับวัดการเคลื่อนที่หรือการเคลื่อนที่หรืออุปกรณ์เชิงกล โดยทั่วไปแล้ว โมดูลนี้ใช้สำหรับวัดระยะทางการเคลื่อนที่และการเคลื่อนที่ที่สะท้อนจากการลดลงและเพิ่มขึ้นของค่าความต้านทาน

โมดูลนี้รองรับเซ็นเซอร์ RTD แบบ 2 สาย 3 สาย และ 4 สาย สำหรับ RTD แบบ 2 สาย แนะนำให้ใช้สายหุ้มฉนวน Belden 9501 หรือเทียบเท่า สำหรับ RTD แบบ 3 สายหรือ 4 สาย ให้ใช้สาย Belden 9533 หรือ Belden 83503 สำหรับ RTD แบบ 2 สาย หลีกเลี่ยงการใช้สายยาวๆ เพราะจะทำให้ความแม่นยำในการวัดลดลง ไม่สามารถหลีกเลี่ยงได้ แต่อาจลดผลกระทบหรือการใช้สายยาวๆ ลงได้โดยใช้สายเกจต่ำกว่า เช่น สาย AWG #16 แทนสาย AWG #24 โดยทั่วไป ให้ใช้สายที่มีค่าความต้านทานต่อฟุตต่ำกว่า ขั้วต่อของบล็อกขั้วต่อแบบถอดออกได้ (RTB) มีไว้สำหรับการเชื่อมต่อสายเดี่ยวเท่านั้น

สามารถตรวจสอบสถานะของช่องสัญญาณได้โดยใช้ไฟ LED ในขณะที่สามารถตรวจสอบการทำงานของโมดูลได้โดยใช้ไฟ LED โมดูลนี้มีตัวกรองดิจิทัลแบบโลว์พาสและตัวกรองอินพุตที่ตั้งโปรแกรมได้ การแปลงอนาล็อกเป็นดิจิทัลของโมดูลคือการมอดูเลตซิกม่า-เดลต้า กระบวนการปรับเทียบอัตโนมัติจะเกิดขึ้นทุกครั้งที่โมดูลเปิดเครื่อง ซึ่งยังสามารถตั้งโปรแกรมได้เป็นรอบที่กำหนดทุกๆ 5 นาที ประเภท RTD ที่มีอยู่ในโมดูล 1746-NR8 ได้แก่ ทองแดง แพลตตินัม นิกเกิล-เหล็ก และนิกเกิล บล็อกขั้วต่อที่เข้ากันได้กับโมดูลนี้คือบล็อกขั้วต่อ Allen-Bradley 1746-RT-35 การใช้พลังงานแบ็คเพลนของโมดูล 1746-NR8 อยู่ที่สูงสุด 1.82 W และการใช้พลังงานอยู่ที่ 0.5 W ที่ 5 โวลต์ DC และ 1.32 W ที่ 24 โวลต์ DC การใช้กระแสไฟฟ้าของแบ็คเพลน 1746-NR8 คือ 100 mA ที่ 5 โวลต์ DC และ 55 mA ที่ 24 โวลต์ DC แรงดันไฟฟ้าโหมดทั่วไปสูงสุดคือ +/- 1 โวลต์ ในขณะที่โอเวอร์โหลดถาวรสูงสุดคือ +/- 5 mA สำหรับกระแสไฟฟ้าและ +/- 5 โวลต์ DC แรงดันไฟฟ้าแยกของโมดูล 1746-NR8 ต่อเนื่องที่ 5 โวลต์ DC ระหว่างช่องสัญญาณและ 500 โวลต์ AC เป็นเวลา 1 นาทีระหว่างอินพุตและแบ็คเพลน รวมถึงระหว่างอินพุตและกราวด์แชสซี ช่วงอุณหภูมิในการทำงานคือ 32 ถึง 140 องศาฟาเรนไฮต์ ช่วงอุณหภูมิในการจัดเก็บคือ -40 ถึง 185 องศาฟาเรนไฮต์ และความชื้นสัมพัทธ์ที่ไม่ควบแน่นคือ 5 ถึง 95%

ข้อมูลทางเทคนิคสำหรับ 1746-NR8

ชุด : เอสแอลซี 500

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก: 1746-NR8

ข้อมูลอินพุต : 8

ประเภทโมดูล: โมดูลอินพุตอะนาล็อก RTD/ความต้านทาน

กระแสไฟแบ็คเพลน (5 โวลต์) : 100 มิลลิแอมป์

หมายเลข หากอินพุต: แปด (8)

กระแสไฟแบ็คเพลน (24 โวลต์) : 55 มิลลิแอมป์

เซ็นเซอร์ RTD ที่เข้ากันได้: แพลตตินัม (385) 100, 200, 500 และ 1000; แพลตตินัม (3816) 100, 200, 500 และ 1000; ทองแดง (426) 10, นิกเกิล (618) 120, นิกเกิล (672) 120 และนิกเกิลเหล็ก (518) 604

เวลาอัปเดต : 6 มิลลิวินาทีถึง 2 วินาที

ช่วงอินพุตความต้านทานที่เข้ากันได้: 0 - 150 โอห์ม, 0 ถึง 500 โอห์ม, 0 ถึง 1,000 โอห์ม และ 0 ถึง 300 โอห์ม

กระแสไฟแบ็คเพลน : 100mA ที่ 5VDC; 55mA ที่ 24VDC

การใช้พลังงานของแบ็คเพลน: สูงสุด 1.82W (0.5W ที่ 5V dc, 1.32W ที่ 24V dc)

ขั้นตอนการตอบสนอง : เข้า 60 มิลลิวินาที ออก 2.5 มิลลิวินาที

ตำแหน่งแชสซี I/O: ช่องใดก็ได้ ยกเว้นช่อง 0

ช่วงอุณหภูมิในการทำงาน : 32 ถึง 140 องศาฟาเรนไฮต์

ปณิธาน : .01 องศาเซลเซียส

อุณหภูมิการทำงาน : 0 ถึง 60 องศาเซลเซียส

อุณหภูมิในการจัดเก็บ : -40 ถึง 85 องศาเซลเซียส

วิธีการแปลง A/D: การมอดูเลตซิกม่า-เดลต้า
