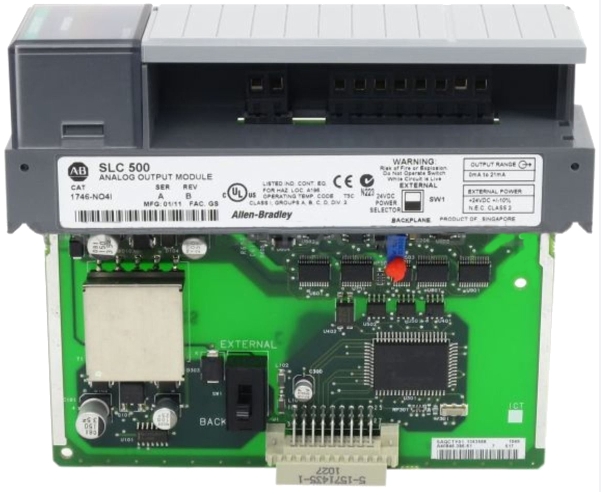

โมดูลเอาท์พุตแอนะล็อก Allen Bradley 1746-NO4I SLC 500 ใหม่และดั้งเดิม คุณภาพสูง

อัลเลน แบรดลีย์ 1746-NO4I โมดูลเอาท์พุตอนาล็อก SLC 500

โมดูล 1746-NO4I เป็นโมดูลเอาต์พุตแอนะล็อกของ Programmable Logic Controller (PLC) ที่อยู่ในแพลตฟอร์มผลิตภัณฑ์ SLC 500 โมดูลนี้ใช้กับแพลตฟอร์มที่กล่าวถึงและเข้ากันได้กับตัวควบคุมสอง (2) ตัว เช่น ฮาร์ดแวร์แบบคงที่หรือฮาร์ดแวร์แบบโมดูลาร์

โมดูลนี้สามารถสร้างกระแสเอาต์พุตได้ตั้งแต่ 0 ถึง 20 mA ซึ่งอาจใช้ในการขับเคลื่อนเครื่องมือและอุปกรณ์ควบคุม เอาต์พุตแอนะล็อกทั่วไปจะเชื่อมต่อกับคำสั่งควบคุมของตัวควบคุม หากใช้กับตัวควบคุม Proportional-Integral-Derivative เอาต์พุตแอนะล็อกจะถูกกำหนดให้แสดงถึงเอาต์พุตควบคุม (CO) ของตัวควบคุม PID สำหรับสถานีโหลดแบบแมนนวล เอาต์พุตแอนะล็อกจะแสดงคำสั่งแมนนวลที่ป้อนโดยผู้ปฏิบัติงาน นอกจากนี้ยังสามารถใช้เพื่อส่งสัญญาณสำคัญไปยังอุปกรณ์เดียวหรือหลายอุปกรณ์ได้ ซึ่งอาจใช้เพื่อจุดประสงค์ในการบ่งชี้ บันทึกข้อมูล และแปลงสัญญาณ

สัญญาณที่เหมาะสมจะถูกกำหนดโดยการปรับเปลี่ยนคุณสมบัติของโมดูล โมดูลนี้ยังได้รับการติดตั้งสวิตช์เลือกแบบฝังไว้เพื่อให้สามารถเลือกแหล่งจ่ายไฟได้ สามารถเลือกแหล่งจ่ายไฟภายในได้ ซึ่งหมายความว่าโมดูลจะใช้แหล่งจ่ายไฟจากแบ็คเพลน ในขณะที่แหล่งจ่ายไฟภายนอกหมายถึงแหล่งจ่ายไฟภายนอกที่มีข้อกำหนด 24 ±10% ที่สูงสุด 195 mA

1746-NO4I คือโมดูลเอาต์พุตแอนะล็อกสี่ (4) ช่อง SLC 500 ที่ใช้รูปแบบไบนารีเสริม 2 16 บิต โมดูลนี้มีเอาต์พุตกระแสไฟฟ้า 4 ช่องที่มีช่วงเอาต์พุต 0 ถึง +20 mA พร้อมเอาต์พุตกระแสไฟฟ้าเต็มสเกล 21 mA กระแสไฟแบ็คเพลนของโมดูลนี้คือ 55 mA ที่ 5 VDC ในขณะที่ 195 mA ที่ 24 VDC ในขณะที่ความจุเกินช่วงคือ 5% (0 ถึง 21 mA และ 1 LSB) แรงดันไฟฟ้าของแหล่งจ่ายไฟคือ 24 โวลต์ DC +/- 10% ที่สูงสุด 195 mA และการแยกแบ็คเพลนคือ 500 โวลต์ DC โปรดทราบว่าแอปพลิเคชันบางอย่างต้องใช้พลังงาน DC 21.6 ถึง 26.4 โวลต์ เมื่อไม่มีพลังงานเพียงพอที่ไหลจากแหล่งจ่ายไฟ SLC

1746-NO4I ยังมาพร้อมกับเวลาตอบสนองการอัปเดต 512 µs สำหรับช่องทั้งหมดที่ขนานกัน การตอบสนองขั้นตอนอินพุตของโมดูลนี้คือ 2.5 มิลลิวินาทีที่ 95% อุณหภูมิในการทำงานคือ 0 ถึง 60 องศาเซลเซียส อุณหภูมิในการจัดเก็บคือ -40 ถึง 85 องศาเซลเซียส และความชื้นสัมพัทธ์โดยรอบที่ไม่ควบแน่นคือ 5 ถึง 95% โมดูลเอาต์พุตที่ปรับเทียบจากโรงงานนี้มีกล่องแบบเปิดและเข้ากันได้กับแชสซี 1746 เท่านั้น โมดูลนี้ยังมีตัวบ่งชี้สถานะ LED อีกด้วย 1746-NO4I มีช่วงโหลด 0 ถึง 500 โอห์มและรีแอคแตนซ์โหลดสูงสุด 100 µH โดยมีความละเอียดของตัวแปลง 14 บิตโดยใช้วิธีการแปลง R-2R Ladder ดริฟต์ความแม่นยำโดยรวมสูงสุดของ 1746-NO4I คือ +/- 70 ppm/ องศาเซลเซียสของความแม่นยำแบบเต็มสเกล

เมื่อเดินสายโมดูลนี้ ให้ใช้สายสื่อสารแบบมีฉนวนหุ้ม เช่น Belden 8761 หรือเทียบเท่า โดยให้มีความยาวสั้นที่สุดเท่าที่จะเป็นไปได้ เพื่อความสะดวกในการเดินสาย โมดูลจึงมีขั้วต่อแบบถอดได้เพื่อให้เดินสายได้ง่ายขึ้นและสะดวกเมื่อต้องเปลี่ยนโมดูล

ข้อมูลทางเทคนิคสำหรับ 1746-NO4I

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก: 1746-NO4I

ชุด : เอสแอลซี 500

ประเภทโมดูล: โมดูลเอาท์พุตแบบอะนาล็อก

กระแสไฟแบ็คเพลน (5 โวลต์) : 55 มิลลิแอมป์

เอาท์พุต : สี่ (4)

กระแสไฟแบ็คเพลน (24 โวลต์ DC) : 195 มิลลิแอมป์

ช่วงกระแสไฟขาออก : 0 ถึง +20 mA

เอาท์พุตเต็มสเกล: 21มิลลิแอมป์

ความสามารถโอเวอร์เรนจ์: 5% (0 ถึง +21 mA - 1 LSB)

การเข้ารหัสเอาต์พุตปัจจุบัน: 0 ถึง +32764

เวลาอัปเดต : 512 ไมโครวินาที

กระแสไฟแบ็คเพลน: (5 โวลต์) 55 มิลลิแอมป์; (24 โวลต์ DC) 195 มิลลิแอมป์

ปณิธาน : 14 บิต

ขั้นตอนการตอบสนอง : 2.5 มิลลิวินาที

อุณหภูมิแวดล้อมในการทำงาน : 0 ถึง 60 องศาเซลเซียส
