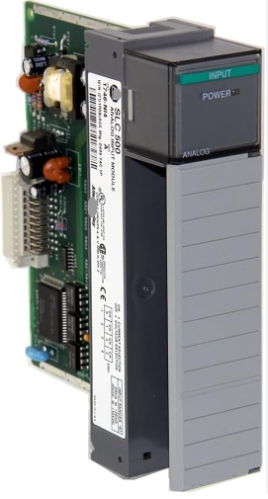

อัลเลน แบรดลีย์ 1746-NI4 SLC 500 โมดูล I/O อนาล็อก
1746-NI4 คือโมดูลอินพุตแอนะล็อก SLC 500 สี่ (4) ช่อง มีช่องแอนะล็อกที่ผู้ใช้เลือกได้สำหรับแรงดันไฟหรือกระแสไฟเพื่อรองรับแอปพลิเคชันการตรวจสอบและควบคุมหลายรายการ มีความละเอียด 16 บิตและมีบล็อกเทอร์มินัลแบบถอดออกได้ซึ่งให้การเชื่อมต่อช่องอินพุตแอนะล็อก ช่องนี้สามารถเชื่อมต่อเป็นอินพุตแบบดิฟเฟอเรนเชียล มี DIP ที่เปิดสวิตช์บนแผงวงจรเพื่อเลือกแรงดันไฟอินพุตหรือกระแสไฟ กระแสไฟแบ็คเพลนที่ 5 โวลต์ของโมดูลนี้คือ 25 mA ที่ 24 โวลต์ กระแสไฟคือ 85 mA ควรใช้ความระมัดระวังเพื่อหลีกเลี่ยงการเชื่อมต่อแหล่งจ่ายแรงดันไฟฟ้าโดยไม่มีกระแสไฟของเครื่องส่งสัญญาณ ฯลฯ เข้ากับช่องที่กำหนดค่าไว้สำหรับกระแสไฟอินพุต อาจเกิดการทำงานของโมดูลไม่ถูกต้องหรือโมดูลเสียหายได้
1746-NI4 มีความยาวสายเคเบิลมาตรฐาน 0.5, 1, 2.5 และ 5.0 เมตร ขั้วต่อ AIFM ของโมดูลนี้คือ D-shell 15 พิน 1746-NI4 ของ Allen Bradley มีข้อกำหนดอินพุตลูปกระแส: ช่วงอินพุตคือ +/-20 mA (ปกติ) และ +/-30 mA (สูงสุด) อิมพีแดนซ์อินพุตคือ 250 โอห์มด้วยความละเอียด 1.22070 & µA ต่อ LSB และค่าดริฟต์ข้อผิดพลาดของเกนโดยประมาณคือ +/-67 ppm/องศาเซลเซียส ความแม่นยำโดยรวมที่ 25 องศาเซลเซียสคือ +/- 0.365% ของสเกลเต็ม +/- 0.642% ที่ 60 องศาเซลเซียส ค่าดริฟต์ความแม่นยำโดยรวมคือ +79 ppm/องศาเซลเซียสของสเกลเต็ม ช่วงแรงดันไฟฟ้าอินพุตของ 1746-NI4 คือ +/-10 โวลต์ DC -1 LSB ค่าอิมพีแดนซ์คือ 1 เมกะโอห์ม ความแม่นยำดริฟต์คือ +63 ppm/องศาเซลเซียสของสเกลเต็ม ความละเอียดคือ 305.176 & µV ต่อ LSB พร้อมค่าความผิดพลาดของเกนที่ +/- 57 ppm/องศาเซลเซียส ความแม่นยำโดยรวมที่ 25 องศาเซลเซียสคือ +/-0.284% ของสเกลเต็ม และ +/-0.504% ที่ 60 องศาเซลเซียส
1746-NI4 เป็นโมดูลอินพุตแอนะล็อกจากซีรีส์ SLC 500 ของ Allen-Bradley มีช่องอินพุตแบบไม่แยกส่วนสี่ (4) ช่อง ซึ่งสามารถเลือกอินพุตแรงดันไฟหรือกระแสไฟได้ทีละช่อง สัญญาณอินพุตที่เลือกได้ ได้แก่ -20 ถึง +20 mA (หรือ) -10 ถึง +10V dc
โมดูลนี้ทำงานโดยแปลงสัญญาณอินพุตแอนะล็อกผ่านการมอดูเลตเดลต้า-ซิกม่าด้วยช่วงตั้งแต่ -16,384 ถึง +16,384 สำหรับอินพุตกระแส และตั้งแต่ -32,768 ถึง +32,767 สำหรับอินพุตแรงดัน ข้อมูลที่แปลงแล้วสามารถประมวลผลได้โดยใช้ขั้นตอนวิธีการปรับขนาดเพื่อแสดงตัวแปรกระบวนการที่วัดได้ ทั้งสองวิธีให้ผลลัพธ์ที่ปรับขนาดเท่ากัน
โมดูลนี้เข้ากันได้กับคอนโทรลเลอร์ SLC 500 แบบฮาร์ดแวร์คงที่หรือแบบโมดูลาร์ เวอร์ชันฮาร์ดแวร์คงที่ของ SLC 500 มาพร้อมกับช่อง I/O แบบฝังที่มีความสามารถในการขยายที่จำกัด PLC SLC 500 แบบฮาร์ดแวร์โมดูลาร์มีระบบโมดูลาร์ที่ปรับแต่งได้อย่างเต็มที่
โมดูลนี้มีไฟ LED ในตัวสำหรับระบุสถานะของแต่ละช่องและสถานะโดยรวมของการทำงานของโมดูล ซึ่งให้การวินิจฉัยโมดูลอย่างรวดเร็วซึ่งสามารถเข้าถึงได้ผ่านการขัดจังหวะการวินิจฉัยของตัวควบคุม ระบบการรายงานนี้ช่วยให้แก้ไขปัญหาได้เร็วขึ้นและเพิ่มความพร้อมใช้งานของโมดูล
ข้อมูลทางเทคนิคสำหรับ 1746-NI4
หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก: 1746-NI4
ชุด : เอสแอลซี 500
ประเภทโมดูล: โมดูล I/O อนาล็อก
กระแสไฟแบ็คเพลน (5 โวลต์) : 25 มิลลิแอมป์
กระแสไฟแบ็คเพลน (24 โวลต์ DC) : 85 มิลลิแอมป์
สัญญาณอินพุต หมวดหมู่ : -20 ถึง +20 mA (หรือ) -10 ถึง +10V dc
แบนด์วิธ : 10 เฮิรตซ์
การเข้ารหัสอินพุตปัจจุบัน: -16,384 ถึง +16,384
เวลาอัปเดต : 512 ไมโครวินาที
การเข้ารหัสแรงดันไฟฟ้าขาเข้า: -32,768 ถึง +32,767
ปณิธาน : 16 บิต
ตำแหน่งตัวถัง : สล็อตโมดูล I/O ใด ๆ ยกเว้นสล็อต 0
ขั้นตอนการตอบสนอง : 60 มิลลิวินาที
กระแสไฟแบ็คเพลน: (5 โวลต์) 35 mA; (24 โวลต์ DC) 85 mA
การใช้งาน : กระแสไฟสลับ 120 โวลต์ I/O รวม
ประเภทการแปลง : การมอดูเลตเดลต้า–ซิกม่า
ความยาวสายเคเบิล :0.5, 1, 2.5, หรือ 5.0 เมตร
ความละเอียดตัวแปลง: 16 บิต
