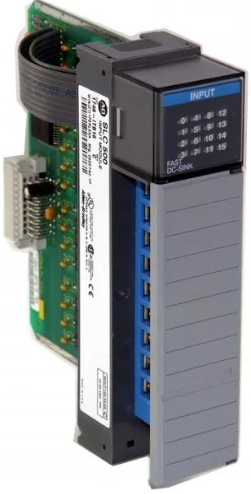

โมดูลอินพุตจมแยกแบบตอบสนองรวดเร็ว Allen Bradley 1746-ITB16 SLC 500 ใหม่และต้นฉบับ คุณภาพสูง

อัลเลน แบรดลีย์ 1746-ไอทีบี16 โมดูลอินพุตจมแยกแบบตอบสนองรวดเร็ว SLC 500

1746-ITB16 เป็นโมดูลอินพุตแยกส่วนตอบสนองรวดเร็ว SLC500 โมดูลนี้ติดตั้งบนแชสซี SLC 500 และเข้ากันได้กับการใช้งานกับโปรเซสเซอร์ SLC 500 ใดๆ โมดูลนี้ได้รับการออกแบบด้วยช่องอินพุตสิบหก (16) ช่อง ซึ่งออกแบบมาเพื่อรับอินพุตความเร็วสูงหรืออินพุตที่ทำงานด้วยความถี่การสลับอย่างรวดเร็ว แม้ว่าจะเข้ากันได้กับตัวควบคุม SLC ใดๆ ก็ตาม แต่เมื่อใช้งาน 1746-ITB16 กับ SLC 5/03 หรือ SLC 5/04 โปรเซสเซอร์และคำสั่งอินเทอร์รัปต์อินพุตแยกส่วน (DII) ที่มีการโพลลิ่ง 100 µsec สามารถอ่านพัลส์ความถี่สูงสุด 1kHz ได้ หากสัญญาณมาจากตัวเข้ารหัสรหัสสีเทา ความถี่พัลส์สามารถสูงถึง 2 kHz เมื่อใช้กับตัวเข้ารหัสรหัสสีเทา อุปกรณ์ Allen-Bradley ที่แนะนำคือ 845D Absolute Gray Code Encoder

แรงดันไฟฟ้าในการทำงานของ 1746-ITB16 คือ 10-30VDC โดยมีแรงดันไฟฟ้าปกติที่ 24VDC รองรับการกำหนดค่าการเดินสายซิงค์และมีการดึงกระแสแบ็คเพลน 0.085 A ที่ 5VDC แต่ละช่องของโมดูลมีความล่าช้าของสัญญาณสูงสุด 0.43 มิลลิวินาทีสำหรับการเปลี่ยนจาก OFF เป็น ON และ 0.5 มิลลิวินาทีสำหรับการเปลี่ยนจาก ON เป็น OFF ในขณะที่แรงดันไฟฟ้าสถานะ OFF สูงสุดคือ 5VDC และกระแสไฟฟ้าสถานะ OFF สูงสุดคือ 1.5 mA กระแสไฟฟ้าอินพุตปกติของโมดูลคือ 8 mA ที่ 24VDC

โมดูลนี้ใช้ช่องเดียวของแชสซี 1746 และติดเข้ากับแบ็คเพลนของแชสซีโดยตรง โมดูลนี้ไม่รองรับการถอดแหล่งจ่ายไฟ (RIUP) ดังนั้น ให้ติดตั้งโมดูลนี้เมื่อถอดแหล่งจ่ายไฟออกจากแชสซีเท่านั้น

โมดูลนี้ต้องการกระแสไฟแบ็คเพลน 0.85 A ที่ 5V DC มีความล่าช้าของสัญญาณสูงสุด 0.3 ms ที่สถานะเปิดและ 0.5 ms ที่สถานะปิด มีกระแสไฟและแรงดันไฟฟ้าสูงสุดในสถานะปิดที่ 1.5 mA และ 5V DC ตามลำดับ 1746-ITB16 มีกระแสไฟอินพุตที่กำหนด 8 mA ที่ 24V DC และการสูญเสียพลังงานสูงสุด 3.6 W ด้วยการทำงานที่รวดเร็ว จึงเหมาะสำหรับการใช้งานที่ต้องใช้เวลาอย่างจำกัด 1746-ITB16 รับผิดชอบในการรับและจัดเก็บข้อมูลแอนะล็อกในรูปแบบดิจิทัลในตารางภาพข้อมูลเพื่อเรียกค้นโดยโปรเซสเซอร์ SLC 500 แบบโมดูลาร์และแบบคงที่ทั้งหมด รองรับการเชื่อมต่อจากเซ็นเซอร์หรือแอคชูเอเตอร์แยกกันสูงสุดแปดตัวสำหรับแอปพลิเคชันต่างๆ ขั้วต่อแบบถอดออกได้ทำให้ไม่จำเป็นต้องถอดสายออก ทำให้เปลี่ยนสายได้ง่าย นอกจากนี้ 1746-ITB16 ยังมีวงจรฟิลเตอร์และการเชื่อมต่อแบบออปติคัลเพื่อลดสัญญาณรบกวน สามารถเข้าถึงค่าอินพุตของโมดูล 1746-ITB16 ได้โดยใช้โปรแกรม Ladder Logic การแก้ไขปัญหาทำได้ง่ายขึ้นด้วยไฟ LED แสดงสถานะอินพุตของโมดูล 1746-ITB16 ใช้แพลตฟอร์มฮาร์ดแวร์แบบแชร์ซึ่งรวมถึงชุดค่าผสมต่างๆ ของ I/O แบบดิจิทัลและอนาล็อก ช่วยประหยัดต้นทุนและพื้นที่ 1746-ITB16 ได้รับการออกแบบมาให้ใช้งานในสภาพแวดล้อมที่มีอุณหภูมิ 32 - 140 °F และความชื้นสัมพัทธ์แบบไม่ควบแน่น 5-95%

ข้อมูลทางเทคนิคสำหรับ 1746-ไอทีบี16

ประเภทโมดูล: โมดูลอินพุตแยกตอบสนองรวดเร็ว

ชุด : เอสแอลซี 500

หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก: 1746-ไอทีบี16

แรงดันไฟขาเข้า: 24VDC

ช่วงแรงดันไฟฟ้าขาเข้า: 10-30 โวลต์ดีซี

การกำหนดค่าการเดินสายไฟ : การกำหนดค่าการเดินสายอ่างล้างจาน

อัตราการบริโภคกระแสไฟฟ้าของแบ็คเพลน: 0.085 เอ

ความล่าช้าของสัญญาณ, โหลดต้านทานสูงสุด : เปิด = 0.3 มิลลิวินาที ปิด = 0.5 มิลลิวินาที

แรงดันไฟฟ้าขณะปิดสถานะ สูงสุด : 5VDC

กระแสไฟนอกสถานะสูงสุด: 1.5มิลลิแอมป์

กระแสไฟเข้าที่กำหนด: 8 mA ที่ 24VDC

ช่วงแรงดันไฟฟ้า : ซิงค์ DC 10-30 โวลต์

ข้อมูลอินพุต : 16

กระแสไฟแบ็คเพลน (5 โวลต์ DC) : 85 มิลลิแอมป์

ความล่าช้าของสัญญาณ: 0.3 หรือ 0.5 มิลลิวินาที

สถานะปิดกระแสน้ำ: 1.5 มิลลิแอมป์

การใช้งาน : กระแสไฟสลับ 120 โวลต์ I/O รวม

บริการของเรา:

1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี

2、ราคาของเราแข่งขันได้มาก

3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก

4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง

การบรรจุและการจัดส่ง:

1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!

2、การรับประกัน: 1 ปี

3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง

4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน

5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
