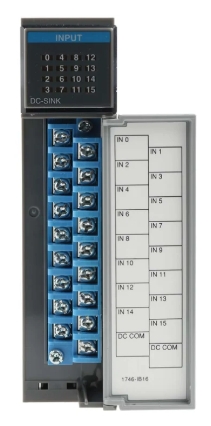

อัลเลน แบรดลีย์1746-IB16 โมดูล SLC500
1746-IB16 เป็นโมดูลอินพุต DC ความหนาแน่นปานกลางที่ใช้เชื่อมต่อกับอุปกรณ์สัญญาณที่ส่งสัญญาณแรงดันไฟฟ้าในช่วง 10-30VDC ไปยังช่องอินพุตแต่ละช่องของโมดูล โมดูลนี้มีช่องอินพุตสิบหก (16) ช่องซึ่งได้รับการจัดอันดับแรงดันไฟฟ้าอินพุตปกติที่ 24VDC จัดกลุ่มเป็นกลุ่มอินพุตหนึ่ง (1) กลุ่มโดยมีขั้วต่อทั่วไปเพียงตัวเดียว โมดูลอินพุตนี้ติดตั้งบนสล็อต I/O ที่มีอยู่ของแชสซี 1746 และดึงกระแสแบ็คเพลน 0.05 A @ 5VDC
1746-IB16 รองรับการกำหนดค่าการเดินสายแบบซิงกิงเท่านั้น ใช้สำหรับเชื่อมต่อกับส่วนประกอบไฟฟ้า เช่น สวิตช์ รวมถึงอุปกรณ์จำกัด อุปกรณ์ตรวจจับ ปุ่มกด ตลอดจนหน้าสัมผัสเสริมของรีเลย์ คอนแทคเตอร์ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ช่องอินพุตแต่ละช่องของ 1746-IB16 แสดงระยะเวลาหน่วงสัญญาณทั่วไปที่ 8 มิลลิวินาทีสำหรับการเปลี่ยนสถานะเปิดและปิด โดยแรงดันไฟฟ้าสถานะปิดสูงสุดอยู่ที่ 5VDC และกระแสไฟฟ้าสถานะปิดสูงสุดที่ 1 mA ในขณะที่กระแสไฟฟ้าอินพุตปกติของโมดูลคือ 8 mA @ 24VDC
จำนวนอินสแตนซ์การติดตั้งของ 1746-IB16 จะแตกต่างกันไปตามซีพียู SLC500 ที่ติดตั้ง โดยเฉพาะอย่างยิ่งขึ้นอยู่กับจำนวน I/O ที่รองรับโดยหน่วยความจำซีพียู โมดูลนี้อาจติดตั้งในพื้นที่ได้ เช่น ตามแนวแร็คที่ติดตั้งซีพียู SLC 500 หรือในแชสซี Distribute I/O ตามแนวอะแดปเตอร์การสื่อสาร 1746 เช่น โมดูลอะแดปเตอร์ Remote I/O (RIO) และอีเทอร์เน็ต โมดูลนี้มาพร้อมกับไฟ LED แสดงสถานะที่ให้ข้อบ่งชี้การทำงานของช่องอินพุตแต่ละช่องเพื่อให้การตรวจสอบและการแก้ไขปัญหาทำได้ง่ายขึ้น นอกจากนี้ยังมีบล็อกเทอร์มินัลแบบถอดออกได้ซึ่งช่วยให้สามารถยุติการทำงานและเปลี่ยนโมดูลได้ง่าย
1746-IB16 มีเวลาหน่วงสัญญาณสูงสุด 8 มิลลิวินาทีสำหรับการเปลี่ยนสถานะเปิดและปิด ในขณะที่แรงดันไฟฟ้าตกสูงสุดของโมดูลคือ 5 โวลต์ DC ในสถานะปิด มีกระแสไฟรั่วสูงสุด 1 มิลลิแอมป์ และมีกระแสไฟเข้าปกติ 8 มิลลิแอมป์ที่ 24 โวลต์ DC ทั่วทั้งโมดูล
1746-IB16 มีการกระจายความร้อนสุทธิ 0.22W บนจุดอินพุตแต่ละจุดและการกระจายความร้อนทั้งหมดในโมดูลทั้งหมดคือ 3.6W อุณหภูมิในการทำงานอยู่ระหว่าง 0 ถึง 60 °C (32 ถึง 140 °F) ในสภาพแวดล้อมที่มีความชื้นสัมพัทธ์ 5-95% และเมื่อไม่ได้ใช้งาน ควรเก็บไว้ที่อุณหภูมิระหว่าง -40 ถึง 85 °C (-40 ถึง 185 °F) 1746-IB16 มีระดับแรงกระแทกในการทำงานที่ผ่านการทดสอบที่ 30G และได้รับการออกแบบให้ทนต่อการสั่นสะเทือนในการทำงานที่ 2.5G ที่ความถี่ในการทำงาน 57-200 Hz มีภูมิคุ้มกันเสียงรบกวนที่ได้รับคะแนน ICS 2-230 ตามมาตรฐาน NEMA และได้รับคะแนนสภาพแวดล้อมอันตราย UL-A196, CSA และ C-UL Class I, Division 2 มีการแยกสัญญาณแบบออปติกไฟฟ้าที่ผ่านการทดสอบที่ 1,500 โวลต์ ระหว่างขั้วอินพุตและลอจิกควบคุม และได้รับการรับรองจาก UL, CSA และ CE
ข้อมูลทางเทคนิคสำหรับ 1746-IB16
ประเภทโมดูล : อินพุตจม DC ดิจิตอล
ชุด : เอสแอลซี 500
หมายเลขชิ้นส่วน/หมายเลขแคตตาล็อก: 1746-IB16
จำนวนอินพุต : 16; อินพุตจม
แรงดันไฟฟ้าขาเข้า : 24 โวลต์ DC
ช่วงแรงดันไฟฟ้าขาเข้า : 10-30VDC
กระแสไฟเข้า, ที่กำหนด: 8mA ที่ 24VDC
ความล่าช้าของสัญญาณ, การเปลี่ยนผ่านการเปิด: 8 มิลลิวินาที
กระแสไฟแบ็คเพลน : 0.050 A
การกระจายความร้อนต่อช่อง: .20 วัตต์
แรงดันไฟสถานะปิด สูงสุด : 5.0V DC
กระแสไฟสถานะปิดสูงสุด: 1 mA
ช่วงแรงดันไฟฟ้า : ซิงค์ DC 10-30 โวลต์
ข้อมูลอินพุต : 16
กระแสไฟแบ็คเพลน (DC 5 โวลต์) : 85 มิลลิแอมป์
ความล่าช้าของสัญญาณ: 8 มิลลิวินาที
สถานะปิดกระแสน้ำ: 1 มิลลิแอมป์
การใช้งาน : อินพุต DC วัตถุประสงค์ทั่วไป
การเชื่อมต่อ I/O: 1746-HT และ 1746-HCA
ขั้นตอนการตอบสนอง : เข้า 100 มิลลิวินาที ออก 2.5 มิลลิวินาที
บริการของเรา:
1、ผลิตภัณฑ์ทั้งหมดของเราเป็นสินค้าใหม่และเป็นของแท้และมีคุณภาพดี
2、ราคาของเราแข่งขันได้มาก
3、 เรามีสินค้าในสต๊อกจำนวนมาก ดังนั้นเราจึงสามารถช่วยลูกค้าให้ได้ส่วนประกอบที่หายาก
4、คำถามทุกข้อจะมีคุณค่าและจะตอบกลับภายใน 24 ชั่วโมง
การบรรจุและการจัดส่ง:
1、ใหม่เอี่ยมและซีลโรงงานดั้งเดิม 100%!
2、การรับประกัน: 1 ปี
3、บรรจุภัณฑ์: บรรจุภัณฑ์เดิมด้วยกล่องกระดาษแข็ง
4、ระยะเวลาจัดส่ง: จัดส่งภายใน 3-7 วันหลังจากชำระเงิน
5、สินค้าทั้งหมดจะได้รับการทดสอบก่อนการจัดส่ง
